MSW-Erweiterungsmodul für DC/DS-Sender

Artikelbeschreibung

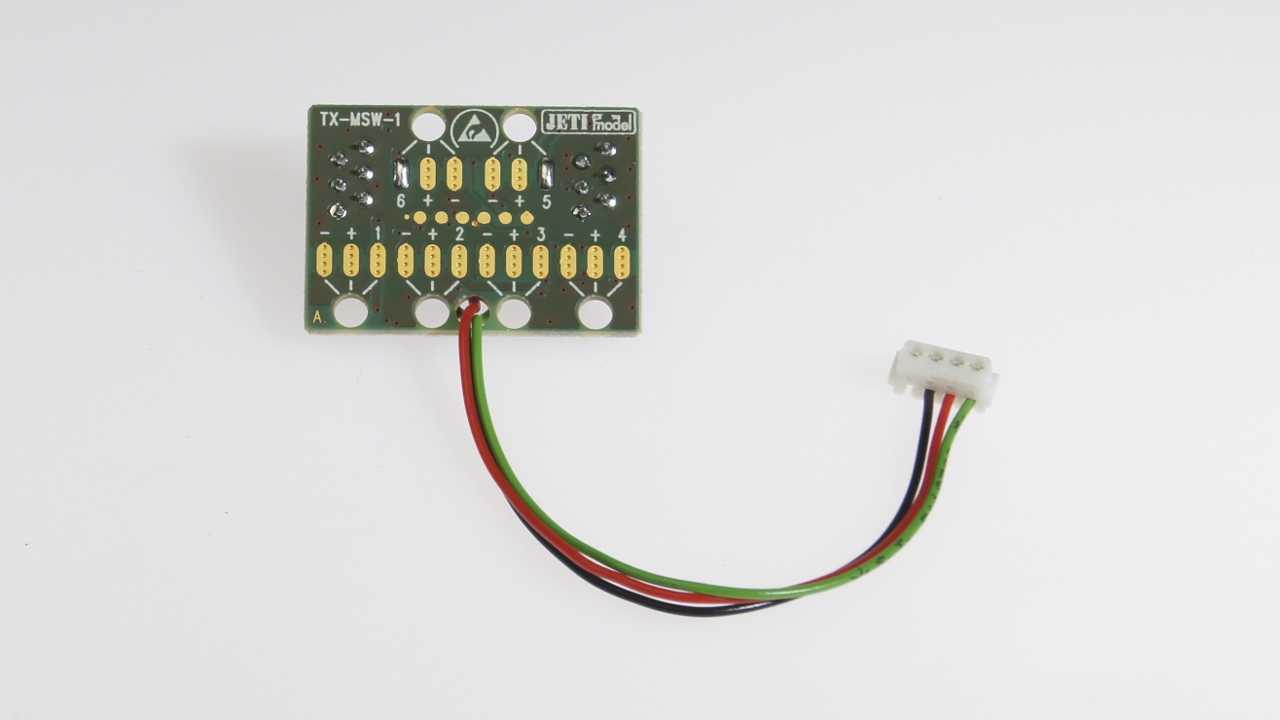

Das DUPLEX 2.4EX MSW-Erweiterungsmodul für DC/DS-Sender ermöglicht den Anschluss von bis zu sechs weiteren Gebern/Schaltern, wie z. B. Knüppelschaltern. Dieses Erweiterungsmodul ist für alle JETI Duplex DC/DS-Sender ausgelegt.

• Bis zu sechs Anschaltemöglichkeiten für zusätzliche Schalter, Taster oder Potentiometer.
• Das MSW-Erweiterungsmodul wird direkt auf der Hauptplatine installiert und sein Ausgang mit dem internen PPM-Anschluss verbunden.
• In der Senderkonfiguration den internen PPM-Anschluss auf z. B. PPM8 programmieren, er darf sich nicht in der Aus-Position befinden (Hauptmenü / System / Konfiguration / PPM-Konfig. Einstellungen).
• Geeignet für DS-12, DS/DC-14, DS/DC-16 (auch II) und DS/DC-24 (DS/DC-14 bis 24 nur wenn mehr als zwei Geber nachgerüstet werden sollen).

Hinweise zum Einstellen des Schaltpunktes finden Sie im Reiter Dokumente.

1 DUPLEX 2.4EX MSW-Erweiterungsmodul für DC/DS-Sender

Das MSW-Erweiterungsmodul kann zur Zeit nicht parallel mit dem Betrieb des DS-12 als Lehrersender (PPM Kabelverbindung zum Schülersender) betrieben werden. Die dazu notwendige SW Anpassung im DS-12 erfolgt mit einem der kommenden Updates.

Warn- und Sicherheitshinweise

ACHTUNG: Nicht für Kinder unter 14 Jahren geeignet. Benutzung unter unmittelbarer Aufsicht von Erwachsenen.
