RTK-F9P Satellitenempfänger

Artikelbeschreibung

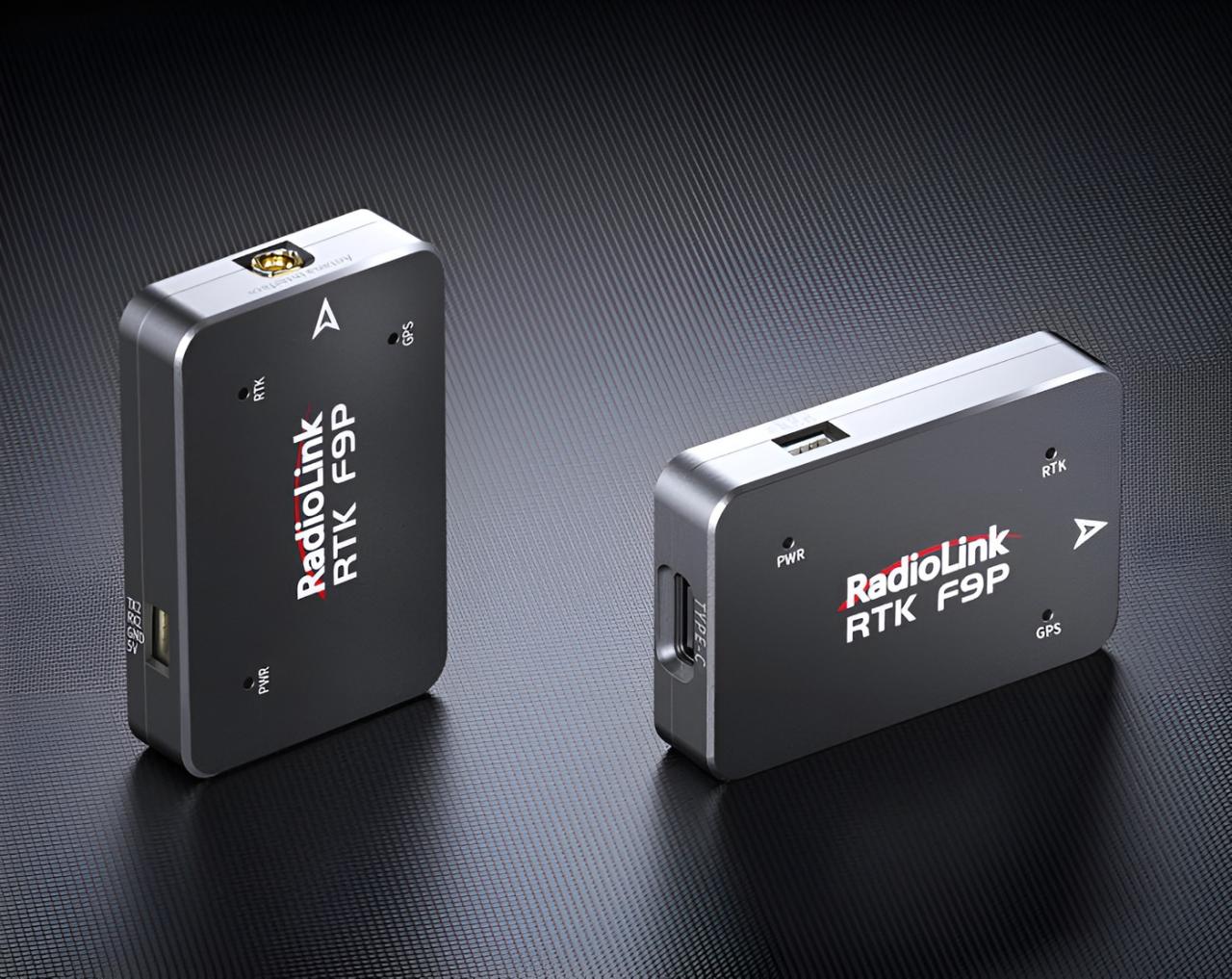

RadioLink RTK F9P RTK-Empfänger

Der RadioLink RTK F9P ist ein RTK-Empfänger für hochpräzise Positionsbestimmung in anspruchsvollen RC-, UAV- und autonomen Projekten. Basierend auf dem u-blox F9P-Modul unterstützt er mehrere Satellitensysteme, RTK-Positionsbestimmung mit einer Aktualisierungsrate von bis zu 20 Hz und eine Konvergenzzeit von unter 10 Sekunden. Er eignet sich für Drohnen, RTK-Rover, Basisstationen und autonome Systeme.

Eigenschaften:

• RTK-Empfänger mit u-blox F9P-Modul
• Unterstützung mehrerer GNSS-Systeme: GPS, GLONASS, Galileo, BeiDou und QZSS
• RTK-Positionsbestimmung mit einer Aktualisierungsrate von bis zu 20 Hz
• Positionsgenauigkeit: RTK 0,01 m + 1 ppm CEP
• RTK-Konvergenzzeit unter 10 Sekunden
• Verlustarme PCB-Antennensignalführung
• Rauscharmes Schaltungsdesign
• Integrierter Erdmagnetfeldsensor
• USB, zwei UART-Anschlüsse und I2C-Schnittstelle
• Schutzschaltungen mit TVS-, ESD- und Datenschnittstellenschutz

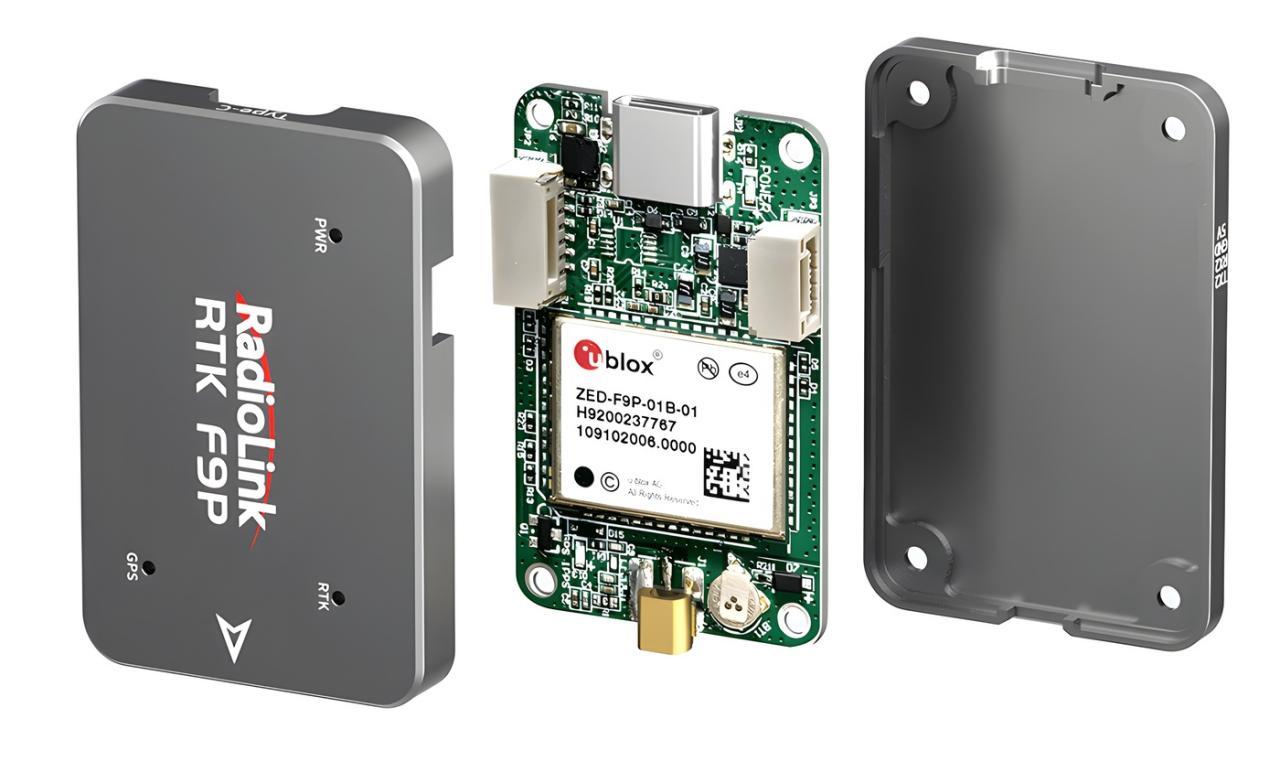

u-blox F9P-Modul für RTK-Positionsbestimmung

Das u-blox F9P-Modul ermöglicht eine stabile und präzise RTK-Positionsbestimmung für autonome Systeme, Drohnen sowie anspruchsvolle Vermessungs- und Navigationsprojekte.

Verlustarme PCB-Antennensignalführung

Die Leiterbahnimpedanz zwischen dem SMA-Antennenanschluss und dem HF-Eingang des RTK-Moduls wurde berechnet und mit einem Netzwerkanalysator überprüft, um Signalverluste zu minimieren.

Rauscharmes Schaltungsdesign

Ein 3PEAK TPL-910A LDO-Spannungsregler mit geringer Restwelligkeit ermöglicht eine Ausgangsspannungswelligkeit von nur 4,5 µVrms. Die digitale und analoge Schaltungstrennung auf der Platine sorgt für stabile Betriebsbedingungen des F9P-Moduls.

Integrierter Erdmagnetfeldsensor

Der integrierte Erdmagnetfeldsensor isenTEK IST8310, der häufig in Drohnen und Flight-Controller-Systemen eingesetzt wird, eignet sich für Anwendungen, die sowohl GNSS-Positionsdaten als auch Magnetometerdaten benötigen.

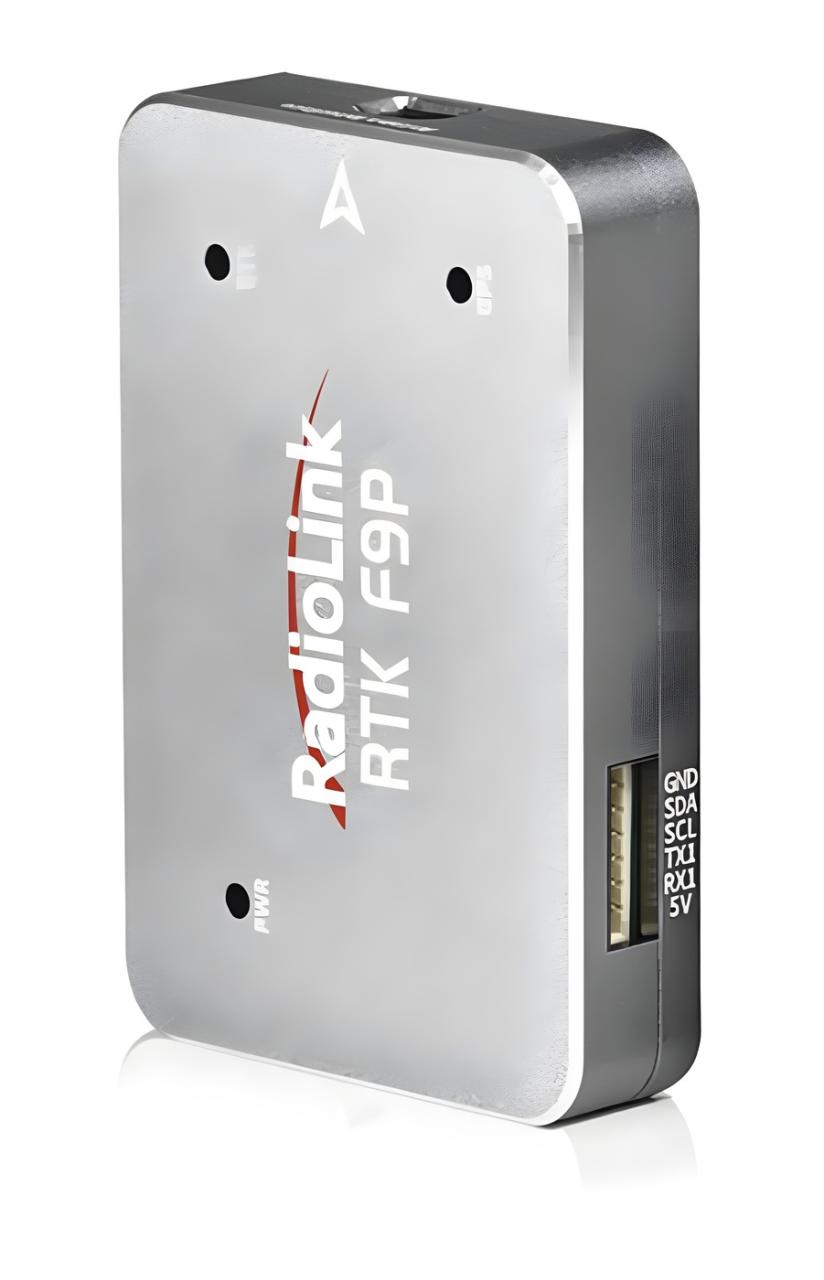

Umfangreiche Schnittstellen

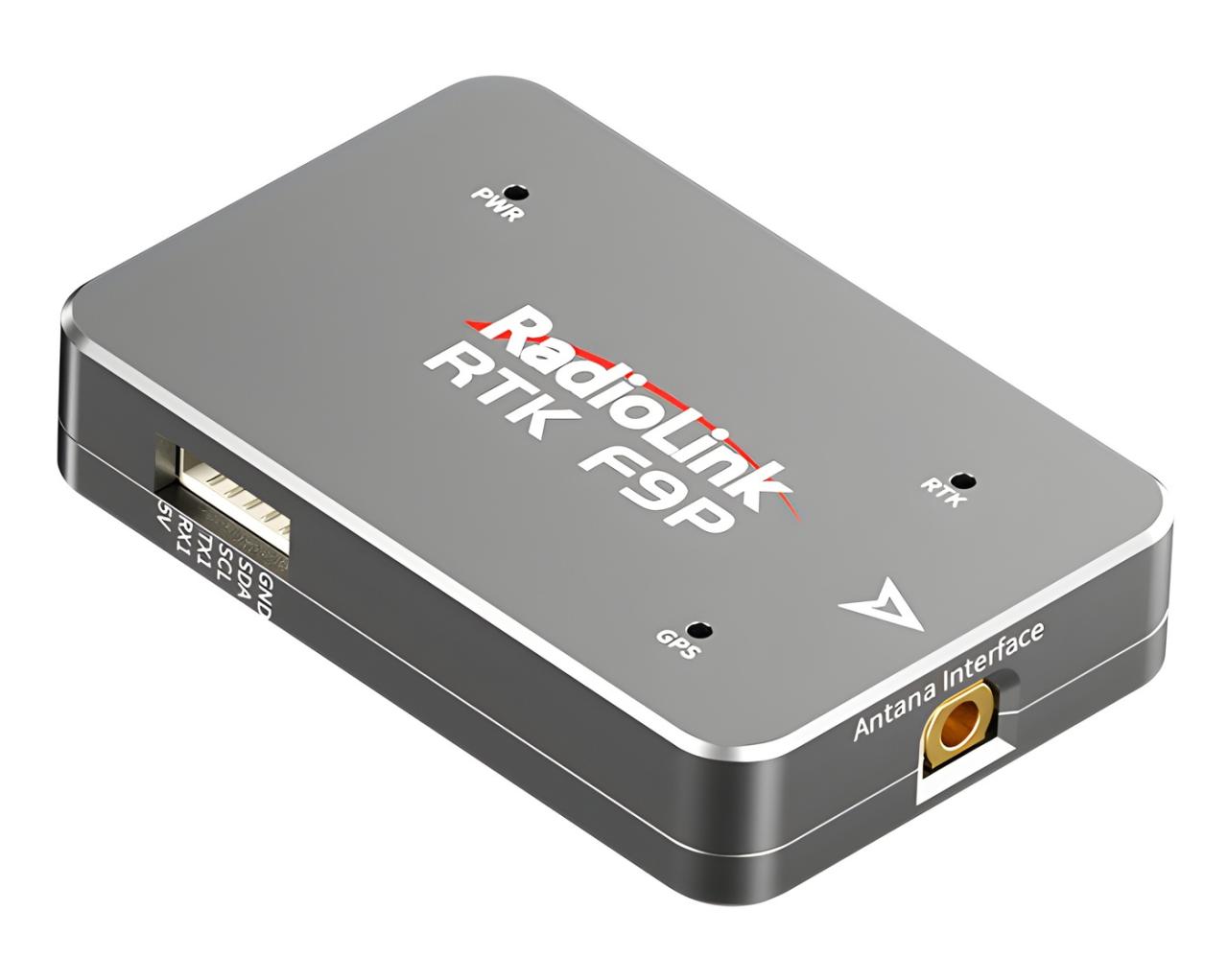

Der Empfänger verfügt über einen USB-Anschluss, zwei UART-Anschlüsse und eine I2C-Schnittstelle, die sich den Anschluss mit UART1 teilt. Dies ermöglicht die einfache Integration in gängige Drohnen- und RTK-Systeme.

• 1 x USB-Anschluss
• 2 x UART-Anschlüsse
• 1 x I2C-Schnittstelle, gemeinsamer Anschluss mit UART1

Umfassendes Schutzkonzept

TVS- und ESD-Schutz am Antennenanschluss sowie ESD-Schutz an der Datenschnittstelle verbessern die Sicherheit und Zuverlässigkeit beim Einsatz als RTK-Empfänger, Basisstation oder Rover.

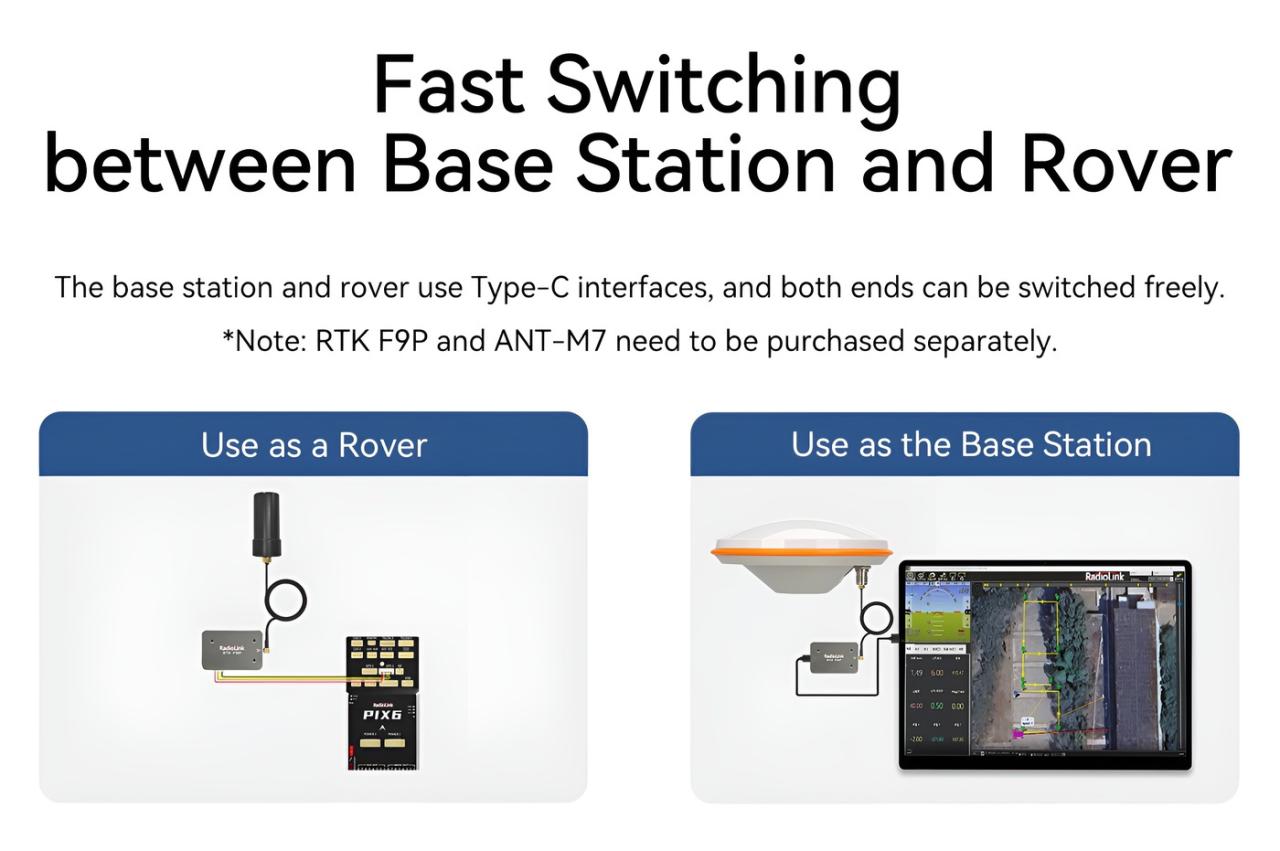

Wechsel in den RTK-Modus in unter 10 Sekunden

Mit einer Aktualisierungsrate von bis zu 20 Hz und einer RTK-Konvergenzzeit von unter 10 Sekunden wird der RTK-Modus schnell erreicht und Positionsfehler werden wirksam reduziert.

Kostengünstige Lösung für RTK-Systeme

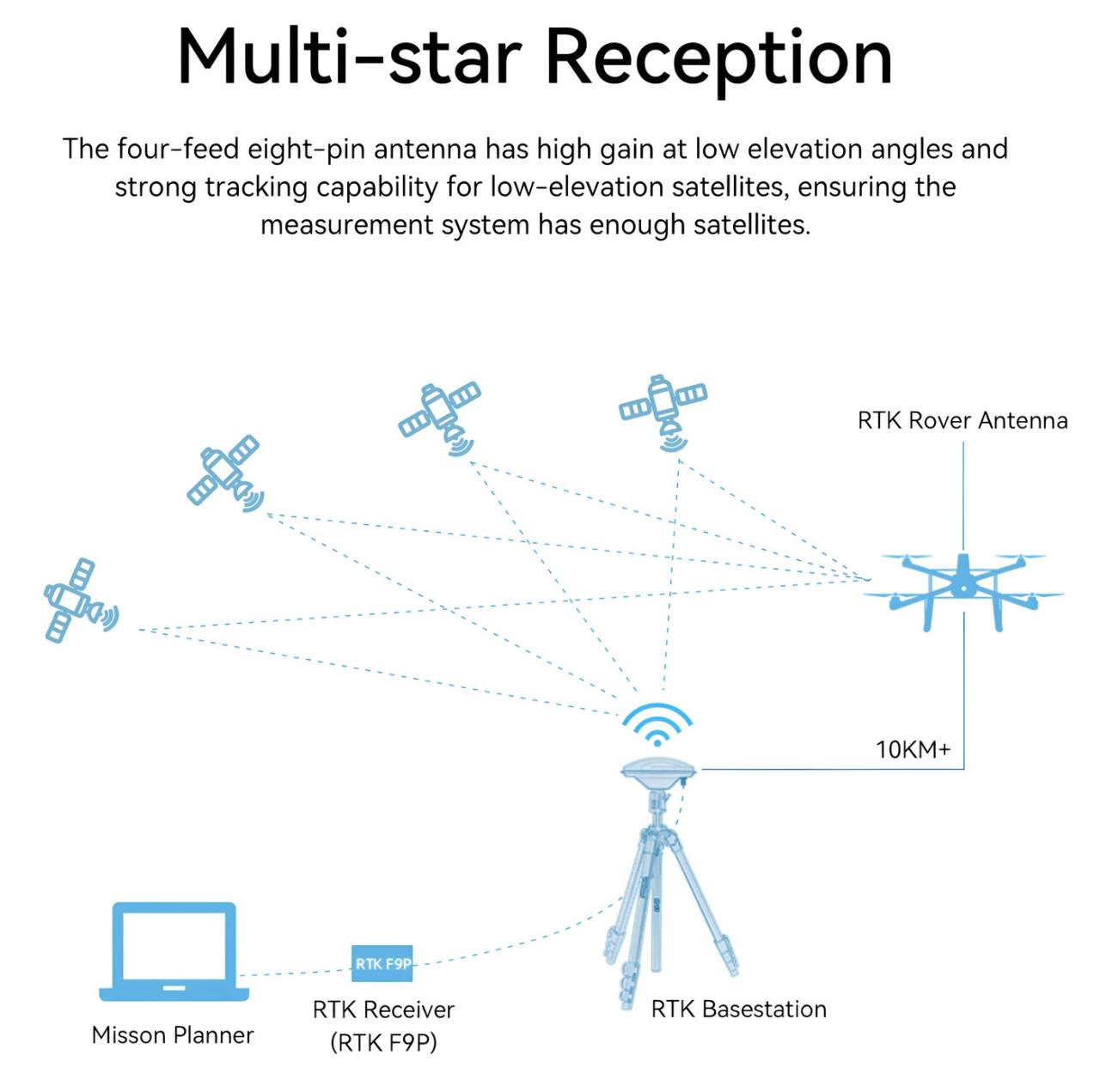

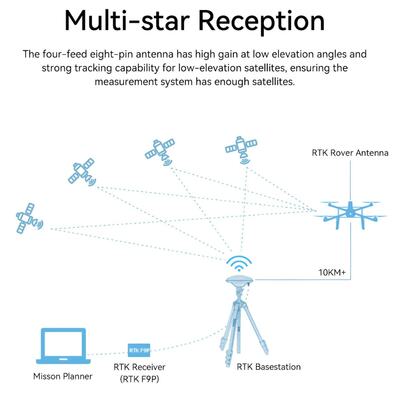

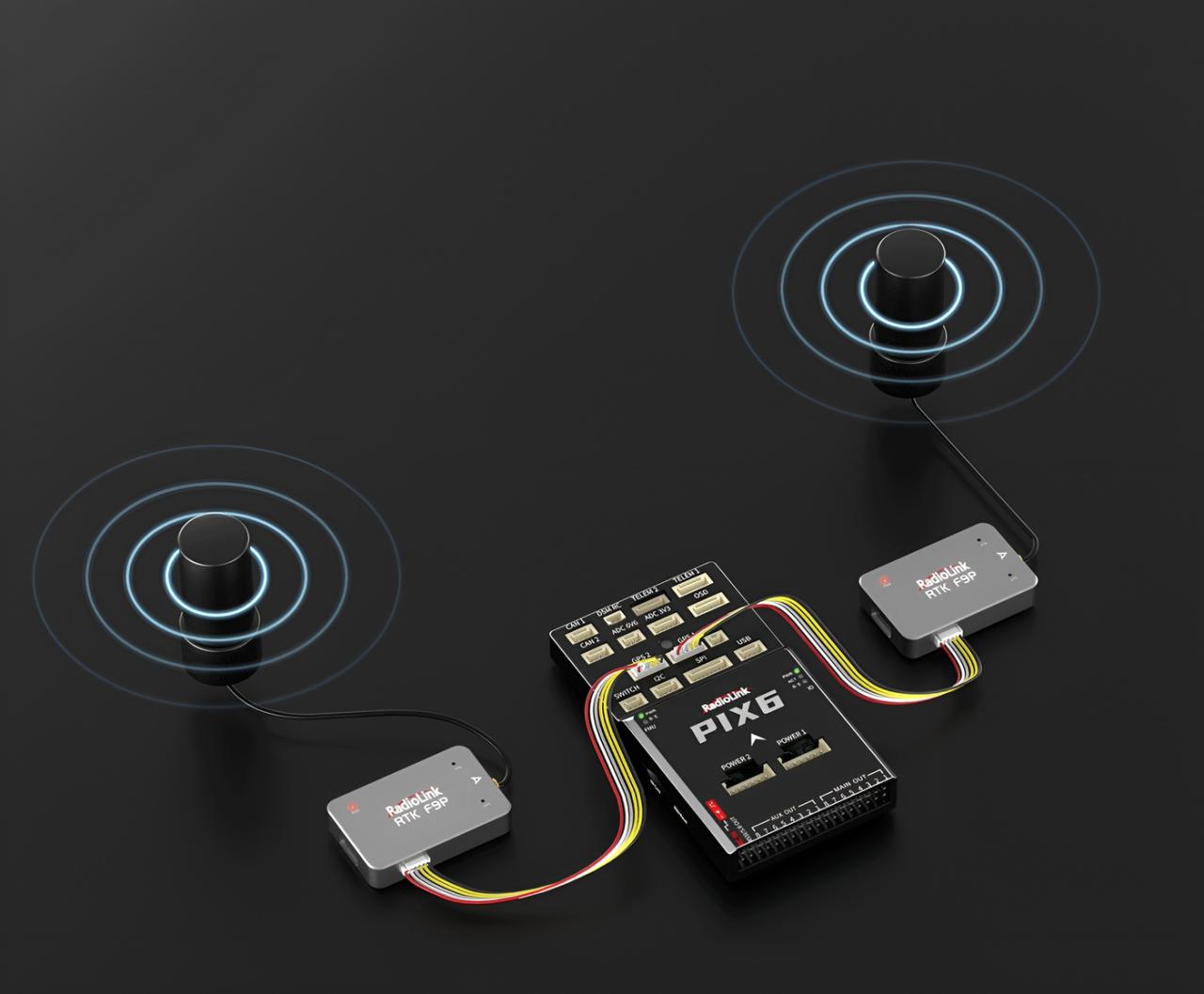

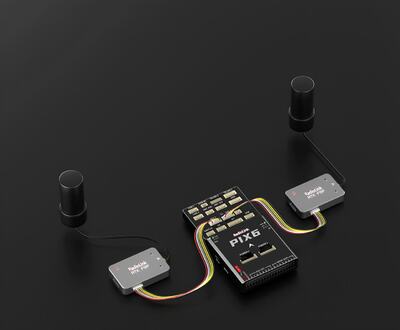

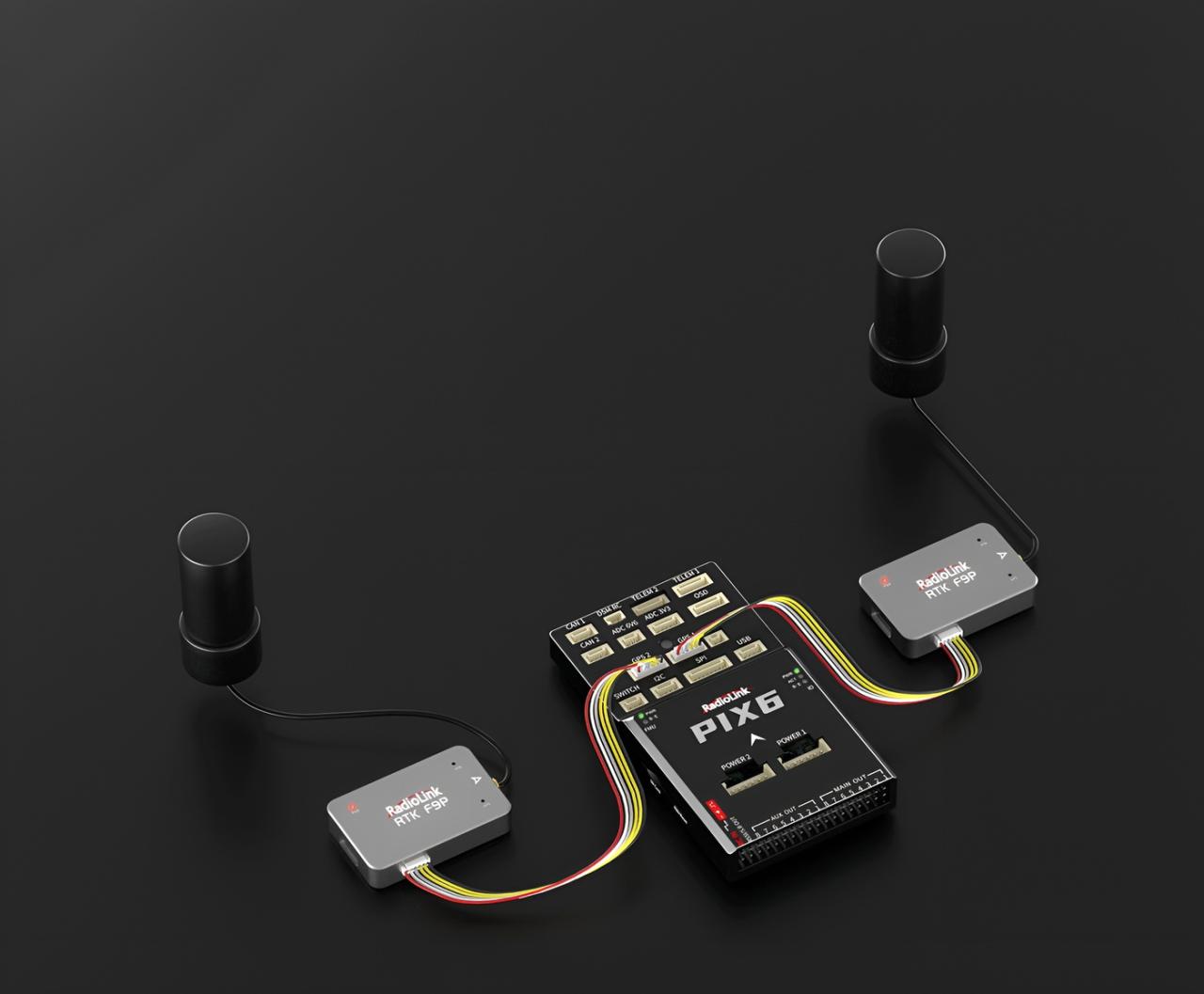

Als Bestandteil eines RTK-Kits mit RTK-Empfänger, der Basisstationsantenne ANT-B10 und der Rover-Antenne ANT-M7 sowie in Kombination mit den Flight Controllern der RadioLink PIX-Serie eignet sich das System für professionelle Anwendungen wie Landmaschinen und die Schwerlastdrohne M435 Heavy Lift Drone. Innerhalb der Reichweite der Basisstation ermöglicht es eine hochpräzise Positionsbestimmung für Landwirtschaft, Vermessung, Kartierung, Inspektion und Lieferanwendungen.

GNSS-Unterstützung

Der RTK F9P unterstützt mehrere Satellitensysteme und kann gleichzeitig Signale von bis zu vier Navigationssatellitensystemen empfangen.

• GPS
• GLONASS
• Galileo
• BeiDou
• QZSS

GNSS-Frequenzen:

• GPS: L1 C/A, L2C
• GLONASS: L1 OF, L2 OF
• Galileo: E1B/C, E5B
• BeiDou: B1I, B2I
• QZSS: L1C/A, L2C

Technische Daten:

• Modell: RadioLink RTK F9P
• Produkttyp: RTK-Empfänger
• Satellitenempfängertyp: RTK120
• GNSS: BDS, Galileo, GLONASS, GPS und QZSS
• Gleichzeitig empfangbare Navigationssatellitensysteme: 4
• Positionsaktualisierung: RTK bis zu 20 Hz
• Positionsgenauigkeit: RTK 0,01 m + 1 ppm CEP
• Konvergenzzeit: RTK < 10 s
• Kaltstart: 24 Sekunden
• Unterstützter Start: 2 Sekunden
• Wiedererfassung: 2 Sekunden
• Störsignalunterdrückung: Aktive Erkennung und Unterdrückung von CW-Störsignalen, integrierter Filter
• Sicherheit: Fortschrittlicher Anti-Spoofing-Algorithmus
• Serielle Schnittstellen: 2 UART-Anschlüsse und eine I2C-Schnittstelle, gemeinsamer Anschluss mit UART1
• USB-Anschluss: 1
• Antenne: Multisystemantenne für mehrere Frequenzen
• Zeitimpuls: Konfigurierbar von 0,25 Hz bis 10 MHz
• Protokolle: NMEA, UBX Binary und RTCM 3.x
• Eingangsspannung: 4,5 bis 6 V
• Betriebstemperatur: -40 bis +85 °C
• Abmessungen: 49 x 31,6 x 9,6 mm
• Gewicht: 22 g
