Empfänger R8FG 8-Kanal mit Spannungskabel

Artikelbeschreibung

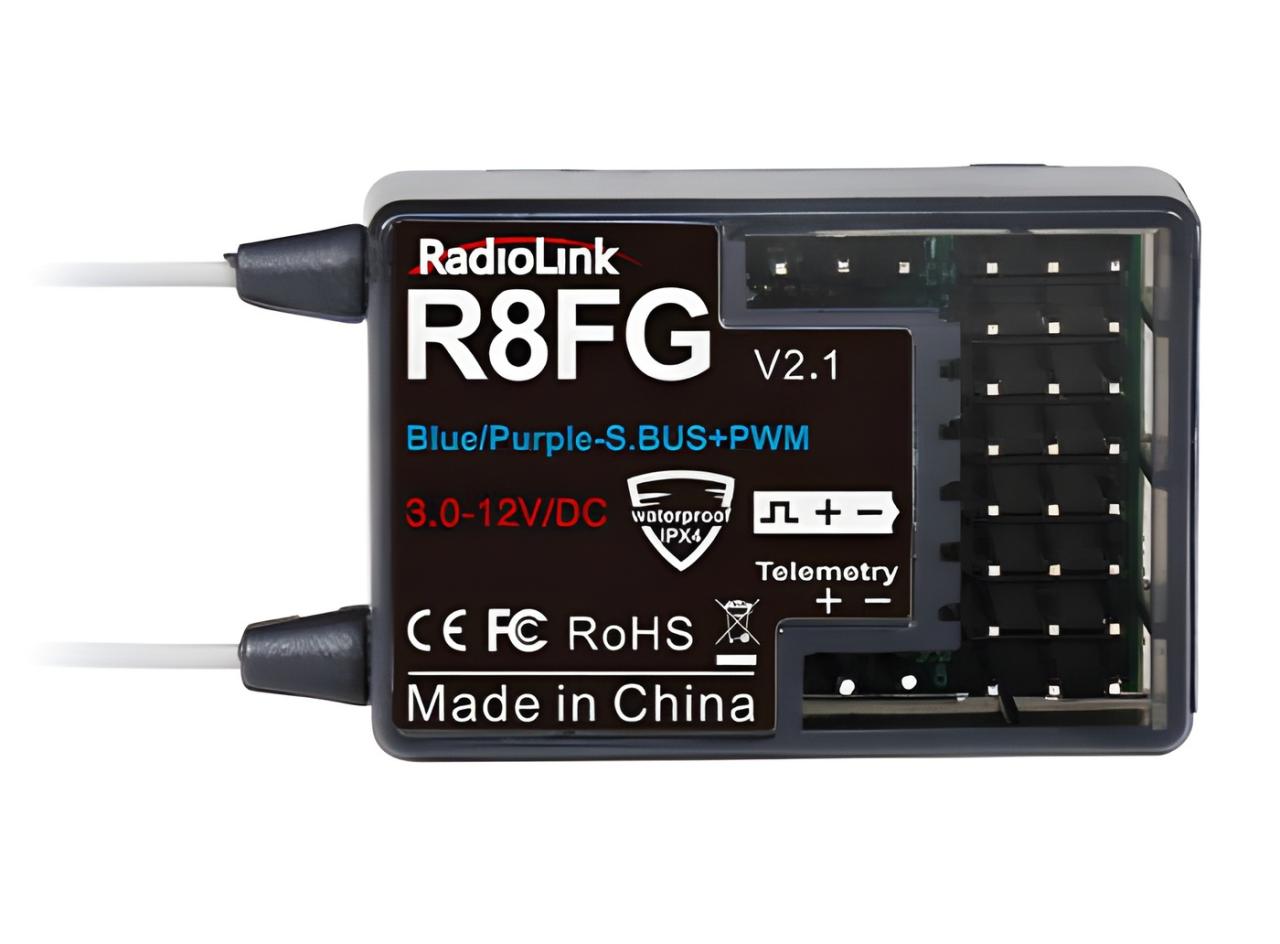

RadioLink R8FG 8-Kanal-2,4-GHz-Empfänger mit Gyro

Der RadioLink R8FG ist ein 8-Kanal-2,4-GHz-Empfänger mit zwei Antennen, integriertem Gyro und Unterstützung für PWM und SBUS. Er wurde für RC-Autos, Boote und Robotikprojekte entwickelt. Mit FHSS-Spreizspektrumtechnologie, pseudozufälligem Frequenzwechsel über 67 Kanäle, einer Reichweite von bis zu 600 Metern am Boden und IPX4-Spritzwasserschutz eignet er sich für anspruchsvolle Land- und Bootsmodelle.

Eigenschaften:

• 8-Kanal-Empfänger mit zwei Antennen
• Bis zu 600 Meter Reichweite am Boden unter optimalen Bedingungen
• FHSS-Spreizspektrum mit pseudozufälligem Frequenzwechsel über 67 Kanäle
• Reaktionszeit bis zu 3 ms mit kompatiblem RC8X-Sender und entsprechender Firmware
• Integrierter Gyro mit einstellbarer Empfindlichkeit
• Unterstützung für PWM und SBUS
• Integrierte Echtzeit-Telemetrie für Modellspannung, RSSI und Empfängerspannung
• Spritzwasserschutz nach IPX4
• Schutz gegen Störeinflüsse, beispielsweise durch Verbrennungsmotoren
• Kompatibel mit verschiedenen RadioLink-Sendern

FHSS-Kommunikation mit hoher Störungsresistenz

Der R8FG verwendet die FHSS-Spreizspektrumtechnologie mit pseudozufälligem Frequenzwechsel über 67 Kanäle für eine stabile Signalübertragung und einen hohen Schutz gegen Störungen, auch wenn mehrere Anwender gleichzeitig ihre Modelle betreiben. Die Technologie trägt außerdem dazu bei, Störeinflüsse durch Verbrennungsmotoren zu reduzieren.

Reaktionszeit bis zu 3 ms

Bei Verwendung mit dem RC8X-Sender kann die Servo-Ansteuerungszeit auf 14 ms, 4 ms oder 3 ms eingestellt werden. Bei anderen Sendern beträgt der Standardwert 14 ms. Für Analogservos eignen sich 14 ms, für Digitalservos 4 ms oder 3 ms.

Für die 3-ms-Option sind ein RC8X-Sender mit Firmware V1.1.5 oder neuer sowie das FHSS V2-Protokoll erforderlich. Außerdem muss der R8FG die Kennzeichnung V2.1 oder ein Herstellungsdatum (PASS) vom 26.04.2023 oder später aufweisen.

Bis zu 600 Meter Steuerreichweite

Der R8FG verfügt über eine angegebene Steuerreichweite von bis zu 600 Metern am Boden. In Kombination mit einer Kamera, einem Bildschirm oder einer FPV-Brille kann er auch in FPV-Modellen eingesetzt werden. Die tatsächlich erreichbare Reichweite kann je nach Modell, Installation, Antennenpositionierung, Umgebung und Signalbedingungen variieren.

Integrierter Gyro mit einstellbarer Empfindlichkeit

Der integrierte Hochleistungs-Gyro mit Softwarefilter und PID-Algorithmus verbessert die Fahrstabilität und erleichtert die Kontrolle des Fahrzeugs beim Beschleunigen, Bremsen und Fahren auf unterschiedlichen Untergründen. Die Gyro-Empfindlichkeit kann über den PS3-Schalter eingestellt werden.

Integrierte Echtzeit-Telemetrie

Der R8FG verfügt über eine integrierte Echtzeit-Telemetrie für die Modellakkuspannung, den RSSI-Wert und die Empfängerspannung. Nach erfolgreichem Binden werden RSSI und Empfängerspannung auf dem Sender angezeigt.

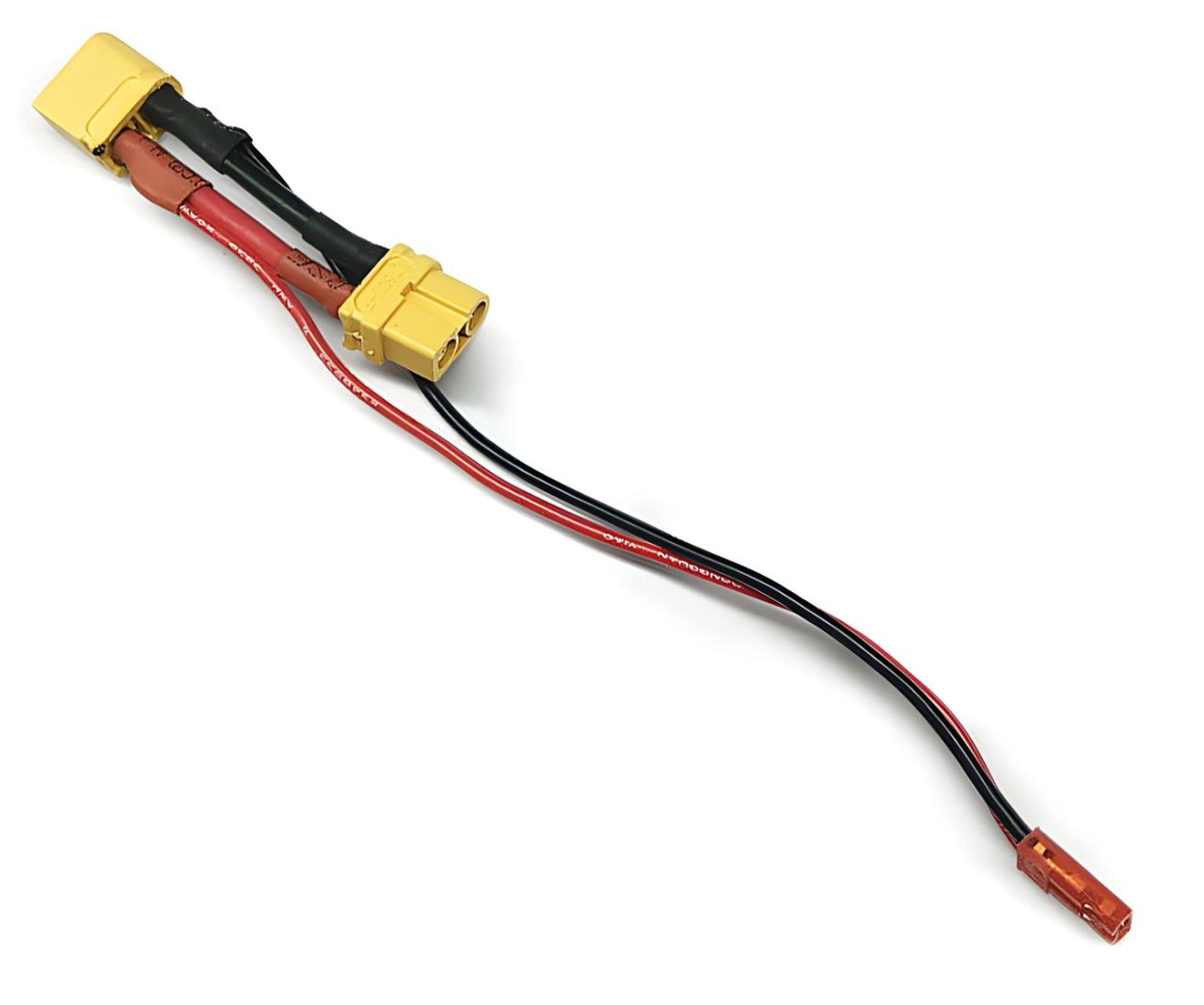

Die Modellspannung kann durch den Anschluss des Kabels an den ESC, den Akku und den Telemetrieanschluss angezeigt werden. Ein zusätzliches Modul ist dafür nicht erforderlich. Unterstützt werden Akkus mit bis zu 8S (33,6 V).

Unterstützung für PWM und SBUS

Der RadioLink R8FG unterstützt sowohl PWM als auch SBUS und lässt sich dadurch flexibel in unterschiedlichen RC-Installationen einsetzen, beispielsweise in Modellbooten und RC-Autos mit FPV-Ausrüstung.

• PWM-Modus: Die grüne LED oder die grüne und rote LED leuchten dauerhaft und zeigen die PWM-Signalausgabe auf insgesamt 8 Kanälen an.
• PWM- und SBUS-Modus: Die blaue LED leuchtet dauerhaft und zeigt die kombinierte PWM- und SBUS-Signalausgabe an.
• CH1 bis CH7: PWM-Signalausgabe
• CH8: SBUS-Signalausgabe

Spritzwasserschutz nach IPX4

Die Leiterplatte und die Anschlusskontakte verfügen über eine Nanobeschichtung, wie sie auch bei Mobiltelefonen verwendet wird. Der Empfänger ist nach IPX4 gegen Spritzwasser gemäß IEC-Klassifizierungsstandard geschützt.

Subsidiary-ID-Funktion

Mit der Subsidiary-ID-Funktion kann einem bestimmten Empfänger unter mehreren gebundenen Empfängern eine eigene ID zugewiesen werden. Dies ist beispielsweise für Rettungs- und Abschleppanwendungen über größere Entfernungen, im Schulungsbetrieb oder beim Betrieb mehrerer Modelle mit demselben Sender hilfreich. Anwendungsbeispiele sind das Abschleppen eines Modellbootes durch ein anderes oder das Umschalten eines Senders zwischen verschiedenen Modellen.

Kompatible RadioLink-Sender

Der R8FG ist mit verschiedenen RadioLink-Sendern kompatibel.

• RC8X
• RC6GS V3
• RC4GS V3
• RC6GS V2
• RC4GS V2
• RC6GS
• RC4GS
• T16D
• T12D
• T8FB
• T8S

Geeignet für zahlreiche Modelltypen

• RC-Autos
• Crawler
• Panzer
• Kettenfahrzeuge
• RC-Boote
• Robotikprojekte
• Landmodelle mit Gyro- und Telemetrieanforderungen

Technische Daten:

• Modell: RadioLink R8FG
• Produkttyp: 8-Kanal-Empfänger mit integriertem Gyro
• Abmessungen: 35 x 24 x 13,5 mm
• Antennenlänge: 205 mm
• Gewicht: 10,5 g
• Kanäle: 8
• Signalausgabe: SBUS + PWM
• Betriebsspannung: 3 bis 12 V
• Betriebsstrom: 35 mA bei 5 V
• Frequenzband: 2,4 GHz ISM, 2400 bis 2483,5 MHz
• Spreizspektrumverfahren: FHSS mit pseudozufälligem Frequenzwechsel über 67 Kanäle
• Kanalauflösung: 4096 Schritte mit 0,25 µs pro Schritt
• Telemetrie: Integrierte Echtzeit-Telemetrie für Modellakkuspannung, RSSI und Empfängerspannung
• Maximale Telemetriespannung: Bis zu 8S, 33,6 V
• Gyro: Integrierter Gyro mit einstellbarer Empfindlichkeit
• Spritzwasserschutz: IPX4
• Geeignete Modelle: RC-Autos einschließlich Crawler, Panzer und Kettenfahrzeuge, Boote und Roboter
• Steuerreichweite: Bis zu 600 m am Boden
• Kompatible Sender: RC8X, RC6GS V3, RC4GS V3, RC6GS V2, RC4GS V2, RC6GS, RC4GS, T16D, T12D, T8FB und T8S

Wichtige Hinweise:

Die maximale Reichweite kann je nach Modell, Installation, Antennenpositionierung, Umgebung und Signalbedingungen variieren. Für einen guten Signalempfang sollte der Empfänger so eingebaut werden, dass die Antennen entsprechend positioniert sind.

Für eine Reaktionszeit von bis zu 3 ms sind ein kompatibler RC8X-Sender, die entsprechende Firmware und die Unterstützung des FHSS V2-Protokolls erforderlich.

Die Telemetrieübertragung der Modellspannung erfordert eine Kabelverbindung zum ESC, zum Akku und zum Telemetrieanschluss.

Vor der Verwendung sollten die Signalausgabe, die Gyro-Empfindlichkeit und die Kanaleinstellungen überprüft werden.

Warn- und Sicherheitshinweise

ACHTUNG: Nicht für Kinder unter 14 Jahren geeignet. Benutzung unter unmittelbarer Aufsicht von Erwachsenen.
