Empfänger R7FG 7-Kanal mit Spannungskabel

Artikelbeschreibung

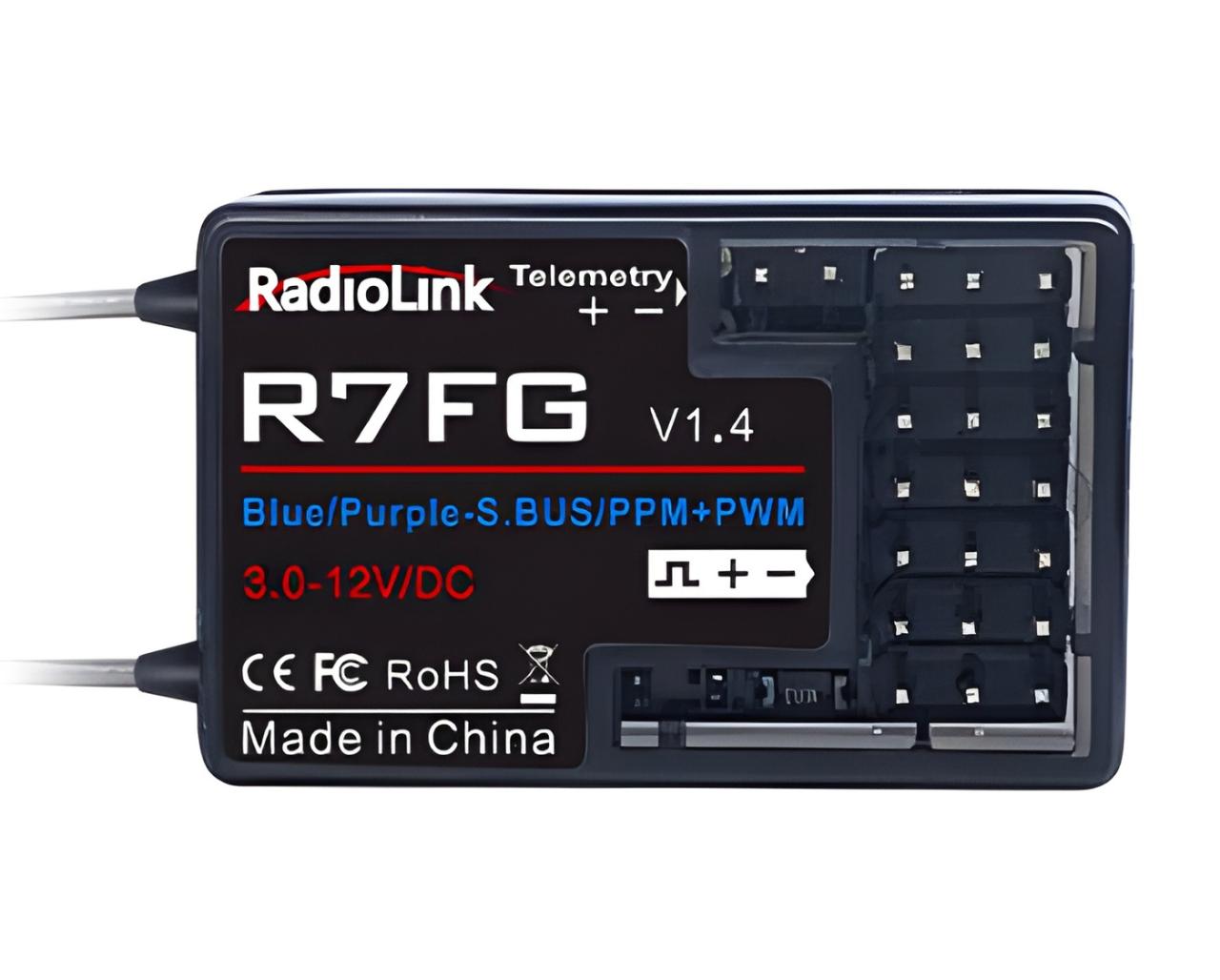

RadioLink R7FG-VC 7-Kanal-2,4-GHz-Empfänger mit Gyro

Der RadioLink R7FG-VC ist ein kompakter und vielseitiger 7-Kanal-2,4-GHz-Empfänger für RC-Autos, Boote und Robotikprojekte. Er kombiniert eine stabile Steuerung, Echtzeit-Telemetrie und flexible Signalausgabe über PWM, PPM und SBUS. Mit einer Reichweite von bis zu 600 Metern am Boden, FHSS-Spreizspektrumtechnologie, integriertem Gyro und IPX4-Spritzwasserschutz ermöglicht er eine sichere und direkte Steuerung von Land- und Bootsmodellen.

Eigenschaften:

• 7-Kanal-Empfänger für RC-Autos, Boote und Roboter
• Bis zu 600 Meter Reichweite am Boden unter optimalen Bedingungen
• FHSS-Spreizspektrum mit pseudozufälligem Frequenzwechsel über 67 Kanäle
• Unterstützung für PWM, PPM und SBUS
• Integrierte Echtzeit-Telemetrie für RSSI, Empfängerspannung und Modellspannung
• Integrierter Gyro mit einstellbarer Empfindlichkeit
• Spritzwasserschutz nach IPX4
• Auflösung von 4096 Schritten und schnelle Reaktionszeit innerhalb von 12 ms
• Verpolungsschutz
• Großer Betriebsspannungsbereich von 3 bis 12 V

Stabile Steuerung mit bis zu 600 Metern Reichweite

Der R7FG-VC verfügt über eine angegebene Reichweite von bis zu 600 Metern am Boden und eignet sich für RC-Autos, Boote und Landmodelle mit FPV-Ausrüstung. Die tatsächlich erreichbare Reichweite kann je nach Installation, Antennenpositionierung, Umgebung und Signalbedingungen variieren.

FHSS-Kommunikation mit hoher Störungsresistenz

Der R7FG-VC verwendet die FHSS-Spreizspektrumtechnologie mit pseudozufälligem Frequenzwechsel über 67 Kanäle. Dies ermöglicht eine stabile Signalübertragung und einen hohen Schutz gegen Störungen, auch wenn mehrere Anwender gleichzeitig ihre Modelle betreiben. Der industrielle 32-Bit-M0-Chip bietet einen verbesserten Schutz gegen Störeinflüsse, beispielsweise durch Verbrennungsmotoren in kraftstoffbetriebenen Modellautos.

Integrierte Echtzeit-Telemetrie

Der R7FG-VC überträgt RSSI, Empfängerspannung und Modellspannung in Echtzeit. Nach dem Binden werden RSSI und Empfängerspannung auf dem Display des Senders angezeigt.

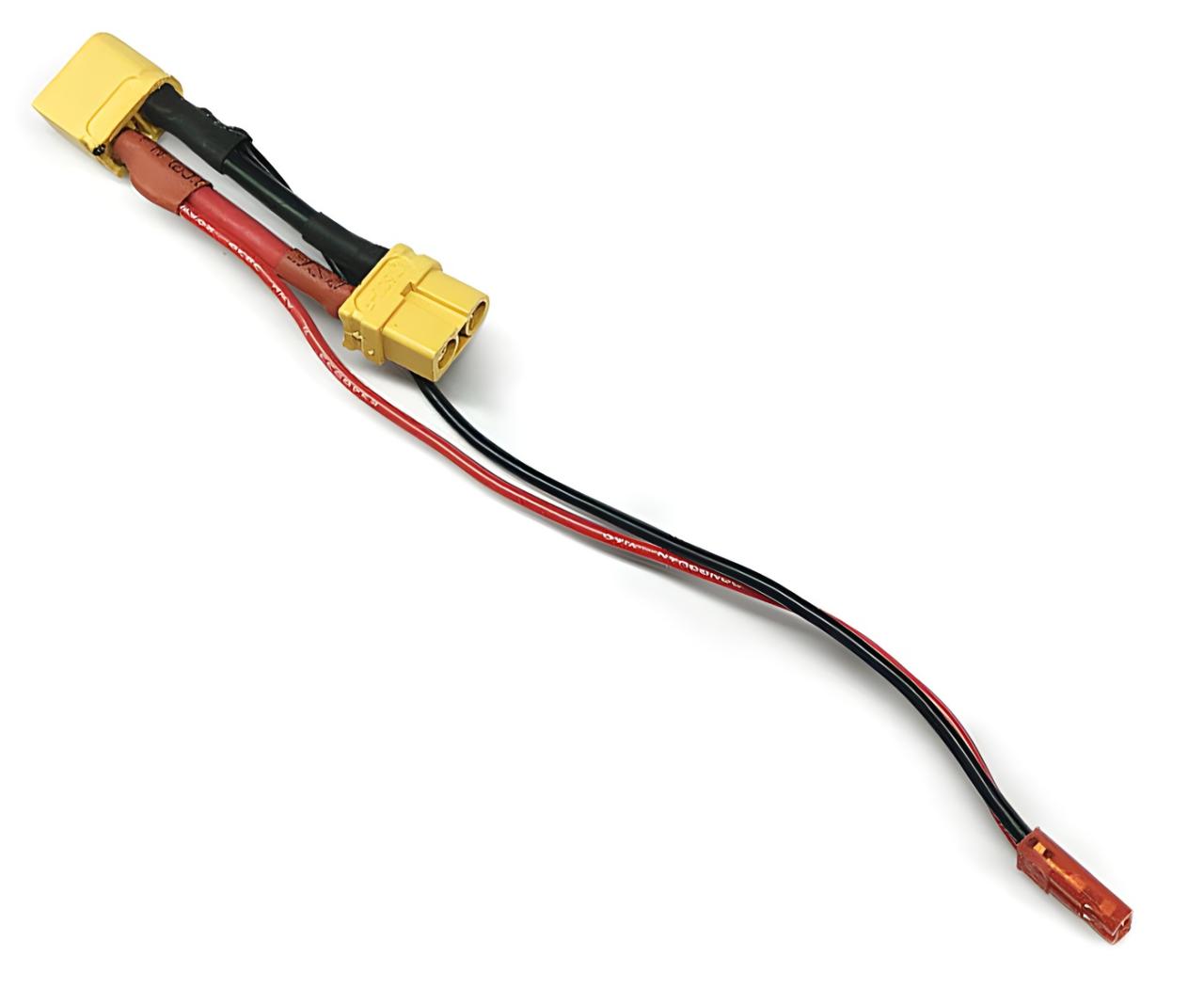

Die Modellspannung kann angezeigt werden, indem der Akku über das mitgelieferte Spannungsrückmeldekabel mit dem Telemetrieanschluss verbunden wird. Ein zusätzliches Modul ist dafür nicht erforderlich. Unterstützt werden Akkus mit bis zu 8S (33,6 V). Für die bidirektionale Kommunikation ist eine aktuelle Firmware erforderlich.

Spritzwasserschutz nach IPX4

Die Leiterplatte und die Anschlusskontakte verfügen über eine Nanobeschichtung, wie sie auch bei Mobiltelefonen verwendet wird. Der Empfänger ist nach IPX4 gegen Spritzwasser geschützt. Sowohl die Version V1.2 als auch V1.3 des R7FG sind für die Schutzart IPX4 ausgelegt.

Unterstützung für PWM, PPM und SBUS

Der R7FG-VC unterstützt verschiedene Signalausgabemodi und lässt sich dadurch flexibel in unterschiedlichen RC-Installationen einsetzen.

• PWM-Modus: Wenn die LED grün oder rot leuchtet, wird an CH1 bis CH7 ein PWM-Signal ausgegeben.
• PWM + PPM / PWM + SBUS-Modus: Wenn die LED blau oder violett leuchtet, wird an CH1 bis CH5 PWM, an CH6 PPM und an CH7 SBUS ausgegeben.

Die Signalausgabe kann an den jeweiligen Modelltyp und die Installation angepasst werden, beispielsweise bei Modellbooten und RC-Autos mit FPV-Ausrüstung.

Integrierter Gyro für ein stabileres Fahrverhalten

Der R7FG-VC verfügt über einen integrierten Gyro mit einstellbarer Empfindlichkeit. Dieser unterstützt das Fahrzeug dabei, die Fahrtrichtung beizubehalten, sorgt für ein gleichmäßigeres Kurvenverhalten und verbessert die Fahrstabilität bei höheren Geschwindigkeiten. Außerdem kann er das Ausbrechen des Fahrzeugs und unerwünschtes Driften reduzieren.

Hohe Präzision und schnelle Reaktionszeit

Der R7FG-VC bietet eine Auflösung von 4096 Schritten mit 0,25 µs pro Schritt sowie eine schnelle Reaktionszeit innerhalb von 12 ms. Dies ermöglicht eine gleichmäßige und präzise Steuerung. Der 48-MHz-M0-Prozessor sorgt für eine schnelle Signalverarbeitung und einen stabilen Betrieb.

Subsidiary-ID-Funktion

Der R7FG-VC unterstützt die Subsidiary-ID-Funktion, mit der einem bestimmten Empfänger unter mehreren gebundenen Empfängern eine eigene ID zugewiesen werden kann. Insgesamt können 10 Subsidiary-IDs gespeichert werden. Dies ist beispielsweise für Rettungs- und Abschleppanwendungen über größere Entfernungen oder beim Betrieb mehrerer Modelle mit demselben Sender hilfreich.

Verpolungsschutz und großer Spannungsbereich

Der R7FG-VC verfügt über einen Verpolungsschutz, der Schäden bei falsch angeschlossenen Stromversorgungspolen verhindert. Der Betriebsspannungsbereich von 3 bis 12 V unterstützt auch die Verwendung von Hochvolt-Servos.

Geeignet für verschiedene Modelltypen

• RC-Autos
• RC-Boote
• Robotikprojekte
• Modellboote mit FPV-Ausrüstung
• Landmodelle mit Gyro- und Telemetrieanforderungen

Technische Daten:

• Modell: RadioLink R7FG-VC
• Produkttyp: 7-Kanal-Empfänger mit integriertem Gyro
• Abmessungen: 35 x 22 x 14 mm
• Antennenlänge: 205 mm
• Gewicht: 6 g
• Kanäle: 7
• Signalausgabe: PWM + PPM + SBUS
• Betriebsspannung: 3 bis 12 V
• Betriebsstrom: 30 mA, abhängig von der Versorgungsspannung
• Frequenzband: 2,4 GHz ISM, 2400 bis 2483,5 MHz
• Spreizspektrumverfahren: FHSS mit pseudozufälligem Frequenzwechsel über 67 Kanäle
• Kanalauflösung: 4096 Schritte mit 0,25 µs pro Schritt
• Echtzeit-Telemetrie: RSSI, Empfängerspannung und Modellspannung
• Maximale Telemetriespannung: Bis zu 8S, 33,6 V
• Gyro-Modus: Integrierter Gyro mit einstellbarer Empfindlichkeit
• Geeignete Modelle: Autos, Boote und Roboter
• Steuerreichweite: Bis zu 600 m am Boden
• Kompatible Sender: RC8X, RC6GS V3, RC4GS V3, RC6GS V2, RC4GS V2, RC6GS, RC4GS, T16D, T12D, T8FB und T8S

Wichtige Hinweise:

Die maximale Reichweite kann je nach Modell, Installation, Antennenpositionierung, Umgebung und Signalbedingungen variieren. Der Empfänger sollte so eingebaut werden, dass die Antenne einen guten Signalempfang ermöglicht.

Für die Telemetrieübertragung der Modellspannung ist der Anschluss über das Spannungsrückmeldekabel erforderlich. Die bidirektionale Kommunikation und bestimmte Funktionen können eine aktuelle Firmware voraussetzen.

Vor der Verwendung sollte überprüft werden, ob der Empfänger mit dem verwendeten Sender kompatibel ist und die richtige Signalausgabe, Gyro-Empfindlichkeit sowie die entsprechenden Kanaleinstellungen ausgewählt wurden.
