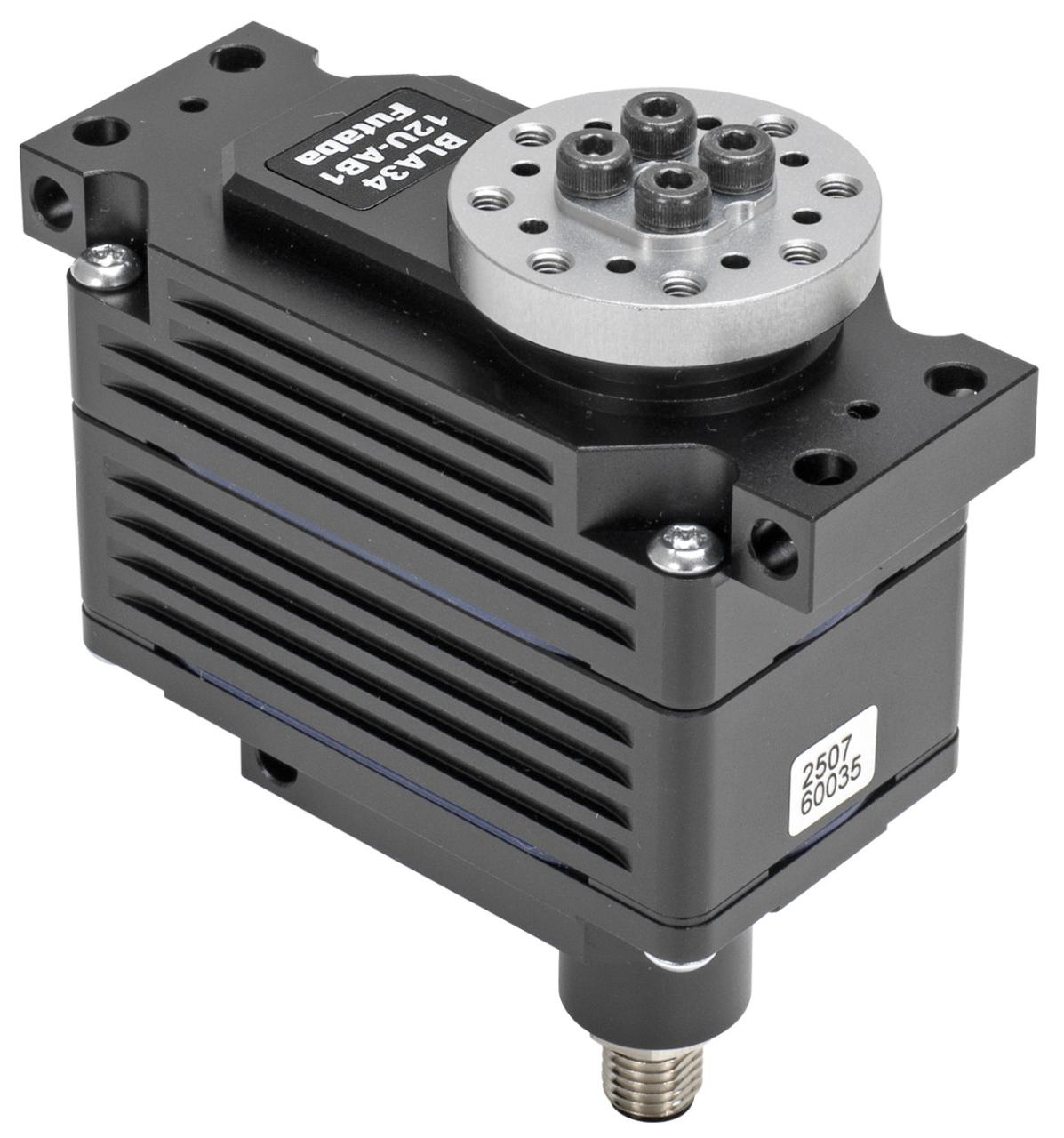

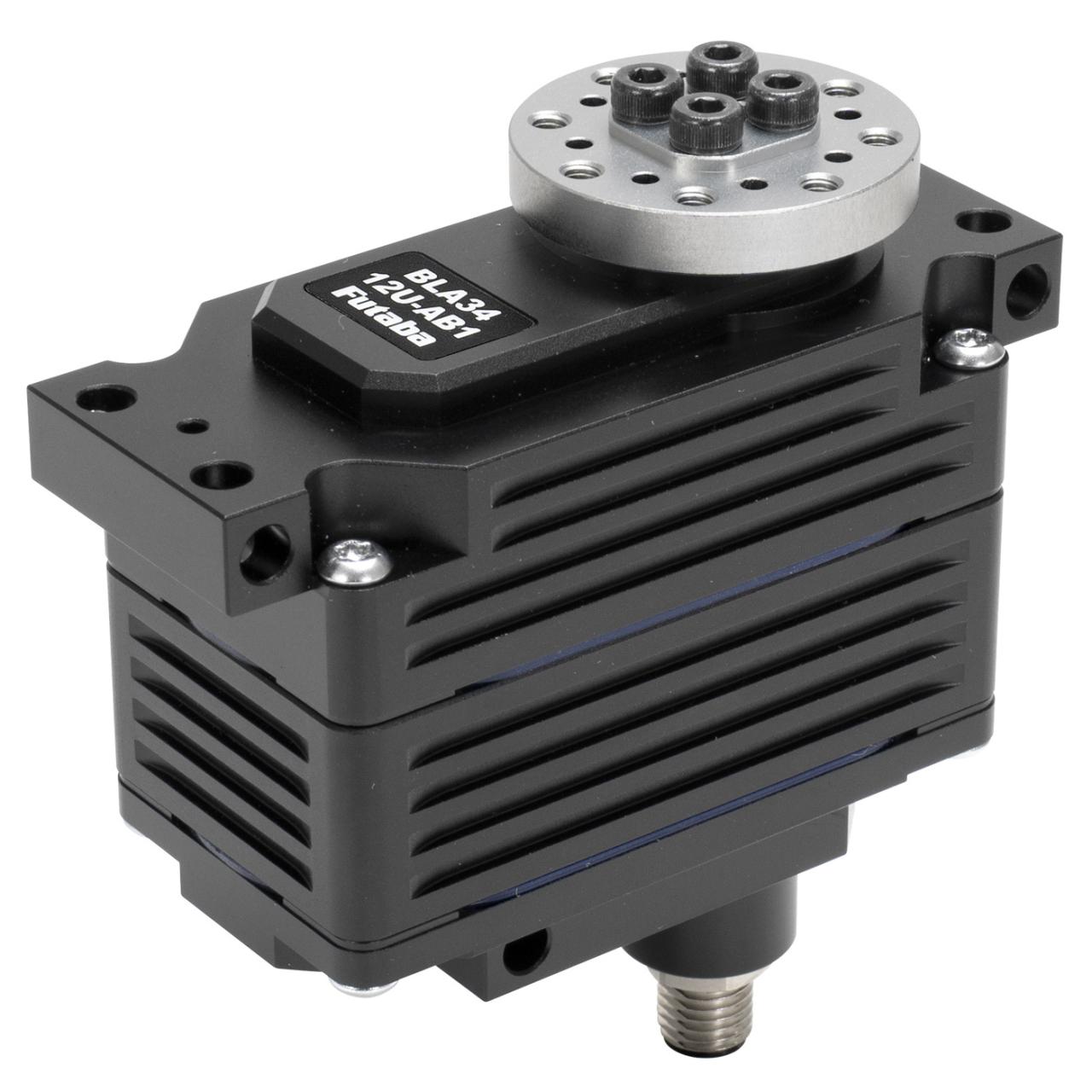

BLA34-12U-AB1 Industrial Servo BL 63x34x52.4mm 12V/45.9kg/cm Straight Connector

Artikelbeschreibung

BLA34-Serie – All-in-One-Servomotoren mit hohem Drehmoment

Wir stellen die neue BLA34-Serie von Servomotoren vor, die bei gleichen kompakten Abmessungen mehr als das doppelte Drehmoment der bisherigen AJ9DA-Serie bietet. Zur Auswahl stehen Modelle für 12 V und 28 V, die über Wasser- und Staubschutz sowie CAN-Kommunikation (DroneCAN) verfügen. Dieses neue Servo eignet sich ideal für UAVs und industrielle Anlagen.

Die BLA34-Serie ist ein Servomodul, das als Teil einer leistungsstarken Industrieservo-Baureihe mit hohem Drehmoment entwickelt wurde. Im Vergleich zum Vorgängerprodukt der AJ9DA-Serie bietet sie bei gleichen Abmessungen mehr als die doppelte Drehmomentleistung und ist wasser- und staubgeschützt sowie CAN-kompatibel. Dadurch kann sie in zahlreichen Bereichen eingesetzt werden, darunter UAVs und industrielle Anlagen.

Hauptmerkmale

Im Vergleich zur leistungsstarken AJ9DA-Servoserie wurde die Leistung deutlich gesteigert, während die Abmessungen unverändert geblieben sind. Das Produkt kann auch unter anspruchsvollen Bedingungen eingesetzt werden.

Hauptanwendungsbereiche

Das Servo kann in einer Vielzahl von Anwendungen eingesetzt werden, bei denen eine hohe Haltbarkeit erforderlich ist.

• UAV (Unmanned Aerial Vehicle): Steuerung von Rudern und Landeklappen
• Industrieroboter: Roboterhände, Endeffektoren, Greifer
• Fahrerlose Transportfahrzeuge und Roboter (AGV/AMR): Drehen von Achsen, Verriegeln von Ladeplattformen sowie Öffnen und Schließen von Deckeln und Türen
• Produktions- und Anlagenbereiche: Öffnen und Schließen von Ventilen, Lamellenverstellung sowie Öffnen und Schließen von Verriegelungen

Vergleich mit der AJ9DA-Serie:

• Hohe Haltbarkeit: Mehr als doppelte Lebensdauer (berechneter Wert auf Grundlage der Herstellertests)
• Hohes Drehmoment: Mehr als doppelt so hoch (Nenndrehmoment)
• Gewichtsreduzierung: 17 %

Merkmal 1: All-in-One-Motormodul

Dieses Produkt integriert einen Motor und die für dessen Steuerung erforderlichen Komponenten wie Untersetzungsgetriebe, Winkelsensor und Motortreiber. Dadurch kann der Aufwand für Komponentenauswahl, Konstruktion, Entwicklung und Montage erheblich reduziert werden.

Merkmal 2: Hohes Drehmoment und geringes Gewicht

Als Reaktion auf die Nachfrage nach einem Produkt mit hohem Drehmoment wurde durch den Einsatz eines leistungsstarken Brushless-Motors ein Servo entwickelt, das unter den wasserfesten Servomotoren des Herstellers die höchste Drehmomentleistung bietet. Mit einem Nenndrehmoment von 4,5 Nm, das über dem bisheriger Produkte liegt, kann es unter höheren Lastbedingungen eingesetzt werden. Darüber hinaus kann die leichte Konstruktion bei UAV-Anwendungen durch die Reduzierung des Flugzeuggewichts zu einer verbesserten Flugeffizienz beitragen. Bei Endeffektor-Anwendungen in der Fabrikautomation kann sie zudem dazu beitragen, das Gewicht der Werkstücke zu erhöhen, die von Robotern getragen werden können.

Merkmal 3: Lange Lebensdauer und hohe Haltbarkeit

Durch den Einsatz eines neu entwickelten Getriebes, eines Brushless-Motors und eines kontaktlosen Winkelsensors wurden eine hohe Haltbarkeit und lange Lebensdauer erreicht. Beim Austausch eines herkömmlichen Produkts durch dieses Servo kann dies zu einer längeren Lebensdauer des gesamten Geräts beitragen.

Merkmal 4: Kompatibel mit CAN-Kommunikation

Dieses Produkt verwendet die DroneCAN-Kommunikationsmethode, die in den UAV- und UGV-Märkten zunehmend Verbreitung findet. Dadurch können Informationen wie Winkel und Temperatur direkt vom Servo abgerufen werden, was mit der S.BUS-Kommunikation bisheriger Produkte nicht möglich war. Außerdem wird die bidirektionale Kommunikation mit mehreren über einen Bus verbundenen Servomotoren unterstützt. Dies kann die Steuerbarkeit des gesamten Geräts verbessern, einen sicheren Betrieb unterstützen und eine effiziente Wartung ermöglichen.

Technische Daten:

• Modellbezeichnung: BLA34-12U-AB1
• Nennspannung: 12,0 V
• Nenndrehmoment bei 12 V: 4,5 Nm / 45,9 kg/cm
• Maximales Drehmoment (kurzzeitig) bei 12 V: 16,5 Nm / 168,5 kg/cm
• Geschwindigkeit ohne Last (Winkelsteuerungsmodus): 240°/Sek.
• Gehäusematerial (Oberteil/Mittelteil/Unterteil): Aluminium
• Getriebematerial: Stahl
• Staub-/Wasserschutz: IP67

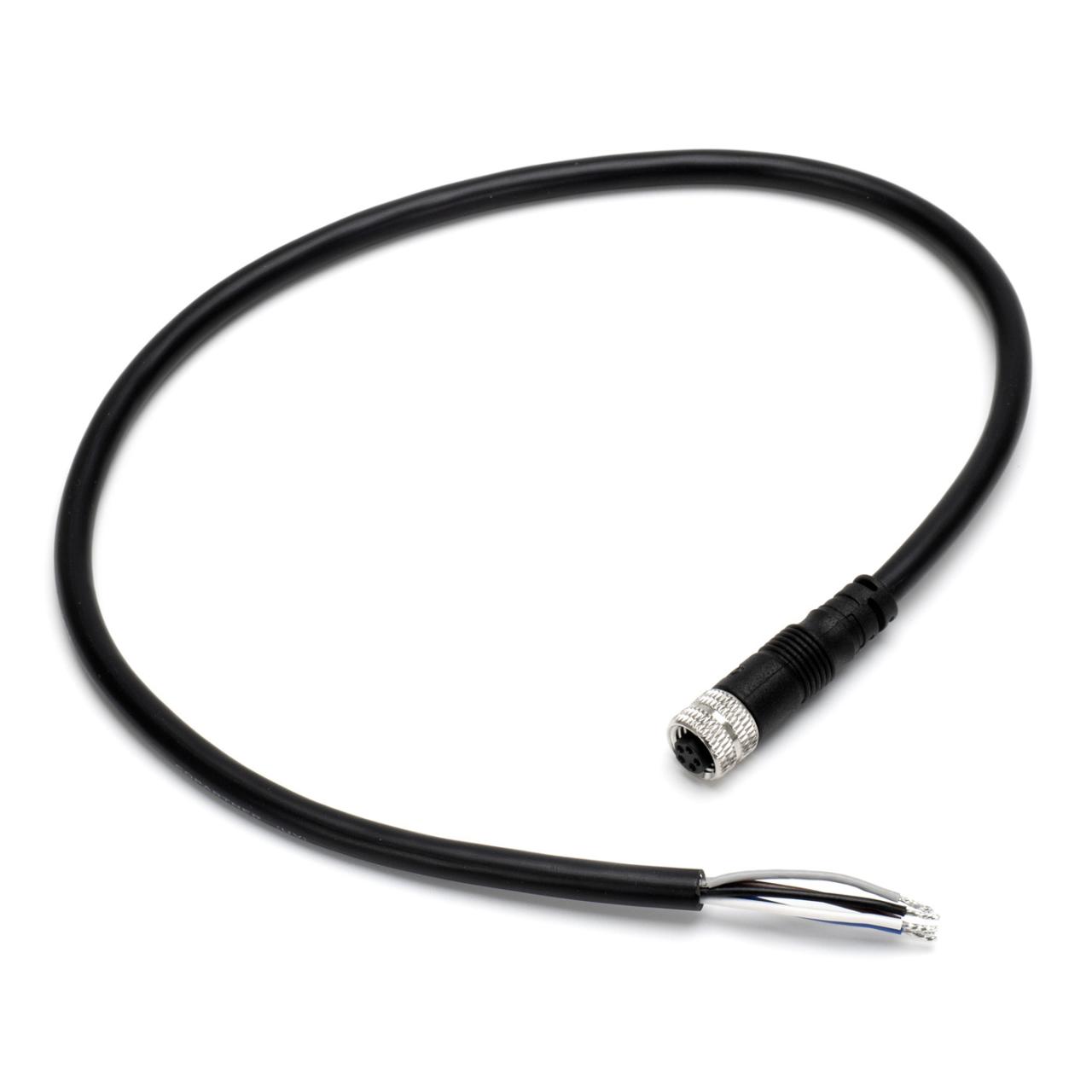

• Anschlusskabel: Abnehmbares, geschirmtes Kabel
• Kabellänge: 400 mm
• Kabelausführung: Abgewinkelt
• Anschluss: 5-polig
• Abmessungen: L 63 x B 34 x H 52,4 mm
• Steuerungs- und Kommunikationsstandards: DroneCAN V1 / PWM
• Betriebstemperatur: -40 bis +70 °C
• Gewicht: 297 g

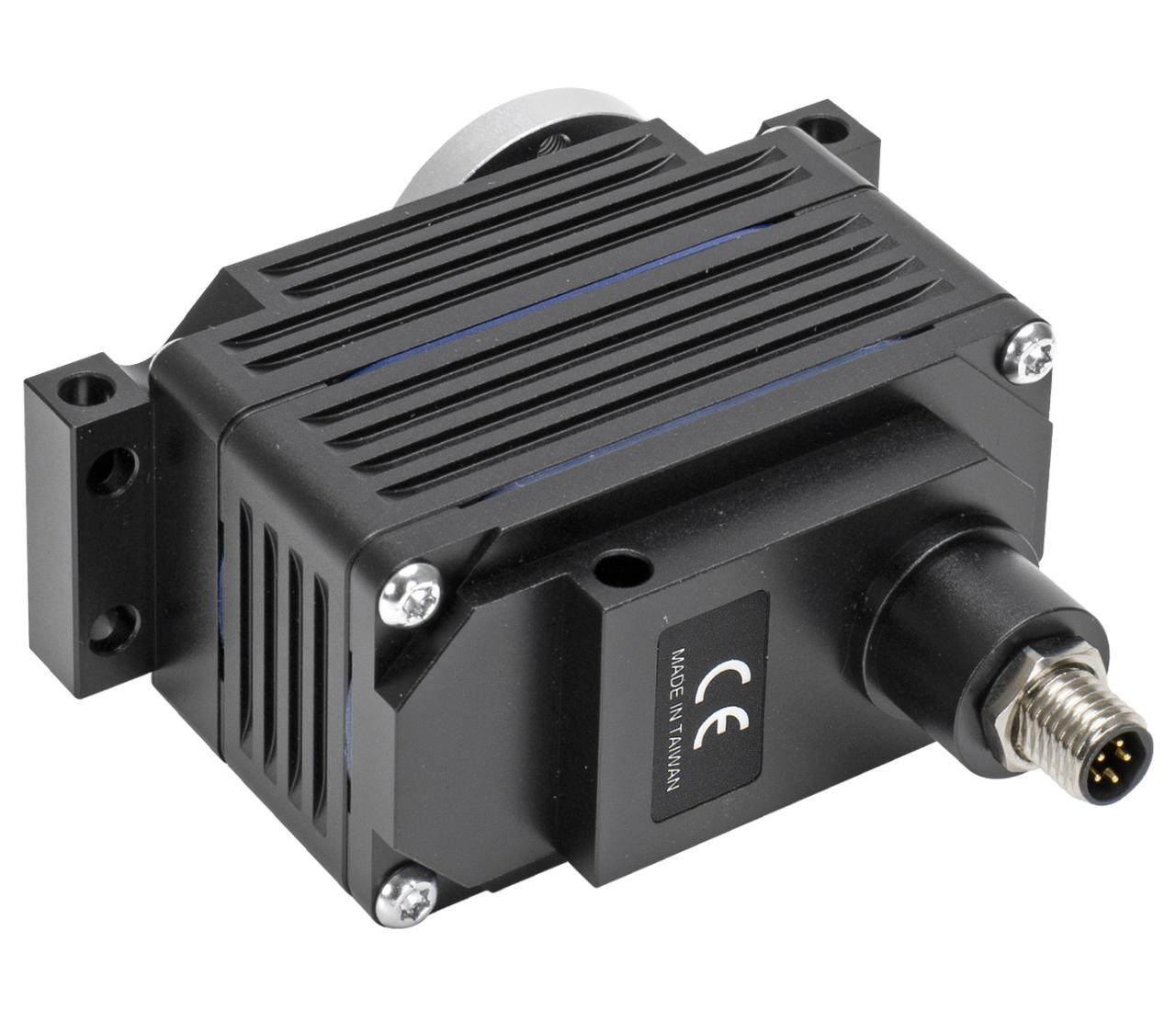

• Anschluss: Gerade Ausführung
