BLA21-12R3-C01 Industrial Servo BL 40.5x33x41.8mm 12V/10kg/cm

Artikelbeschreibung

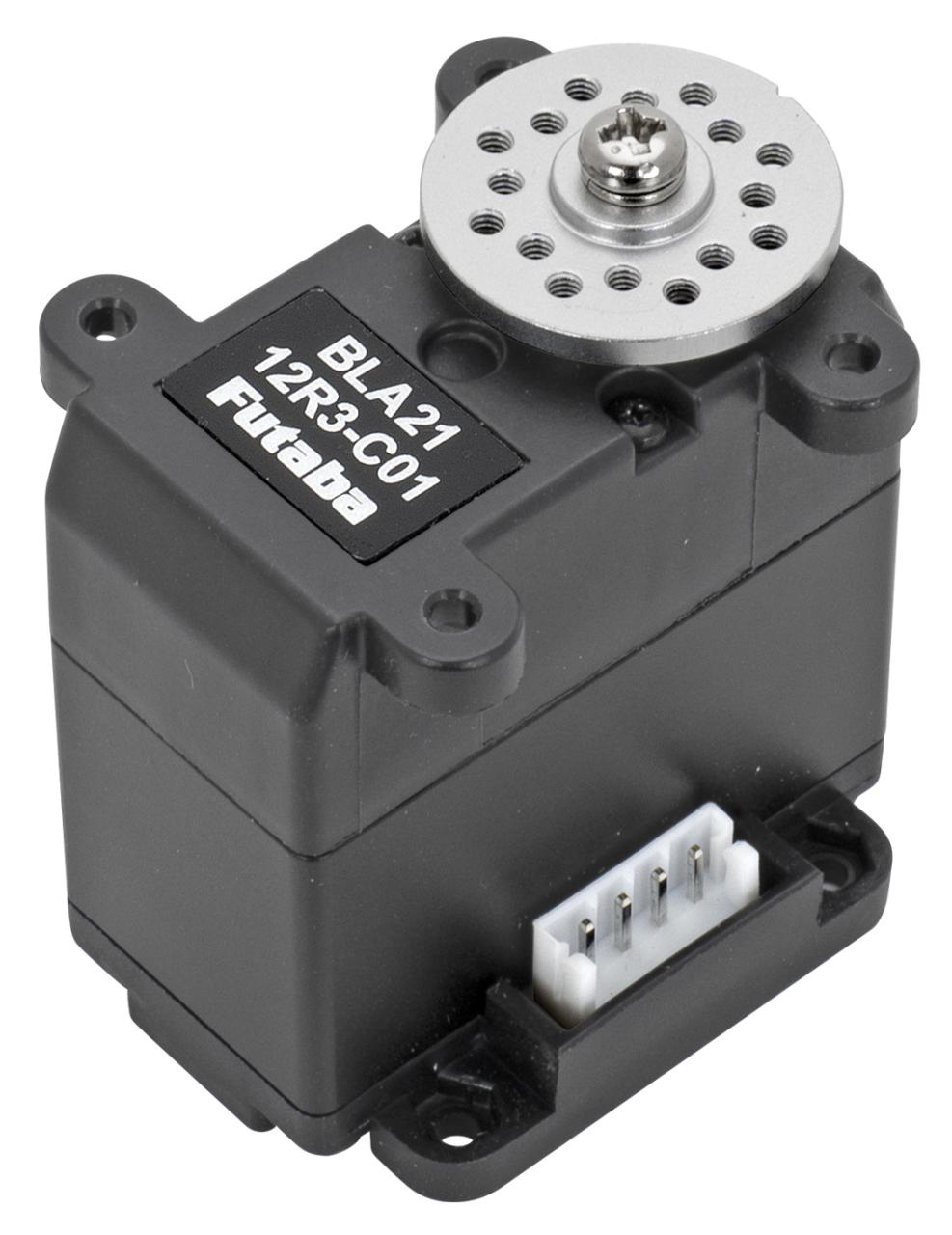

Futaba 05400020-3 - BLA21-12R3-C01 Industrial Servo BL 40,5 x 33 x 41,8 mm 12 V / 10 kg/cm

Dieses Industrieservo basiert auf dem nicht mehr erhältlichen Command-Type-Servo „RS405CB“ und bietet deutlich verbesserte Funktionen, Leistung und Haltbarkeit.

Mit Abmessungen von etwa 41 x 33 x 42 mm und einem Gewicht von 67 g ist es klein und leicht. Mit einem maximalen Drehmoment von 4,9 Nm bietet es dennoch ein höheres Leistungsgewicht als allgemeine FA-Servos. Durch eine umfassende Neuentwicklung wurde eine etwa 2,6-fach höhere maximale Ausgangsleistung und eine mehr als doppelt so hohe Haltbarkeit gegenüber herkömmlichen Produkten erreicht.*

* Basierend auf den Testbedingungen des Herstellers.

Neben der Unterstützung der herkömmlichen PWM- und RS485-Kommunikation unterstützt das Servo auch das neue Steuerungsprotokoll „CM.BUS“ (Patent angemeldet). Mit CM.BUS können ausschließlich die gewünschten, zuvor im Servo festgelegten Daten geschrieben bzw. ausgelesen werden. Durch die Minimierung der für Steuerung und Informationsabfrage erforderlichen Datenmenge werden Verarbeitungsgeschwindigkeit und Datendurchsatz deutlich verbessert.

Dieses Servo kann in zahlreichen Anwendungen eingesetzt werden, bei denen eine hohe Haltbarkeit erforderlich ist:

• Industrieroboter: Roboterhände, Endeffektoren, Greifer
• Fahrerlose Transportfahrzeuge und Roboter (AGVs und AMRs): Drehen von Achsen, Verriegeln von Ladeflächen, Öffnen und Schließen von Deckeln und Türen
• Produktion und Anlagen: Öffnen und Schließen von Ventilen, Lamellenverstellung, Verriegelungen

Technische Daten:

• Nennspannung: 11,1-14,8 V
• Betriebsspannung: 9,0-14,8 V
• Nenndrehmoment bei 12 V: 0,98 Nm / 10 kg/cm
• Maximales Drehmoment (kurzzeitig) bei 12 V: 4,90 Nm / 50 kg/cm
• Geschwindigkeit (ohne Last) bei 12 V: 58,8 U/min
• Drehwinkelbereich (mechanisch): -180,0 bis +179,9°
• Abmessungen: 40,5 x 33 x 41,8 mm
• Steuerungs- und Kommunikationsstandards: RS485, PWM und CM.BUS
• Gewicht: 67 g
• Getriebematerial: Metall

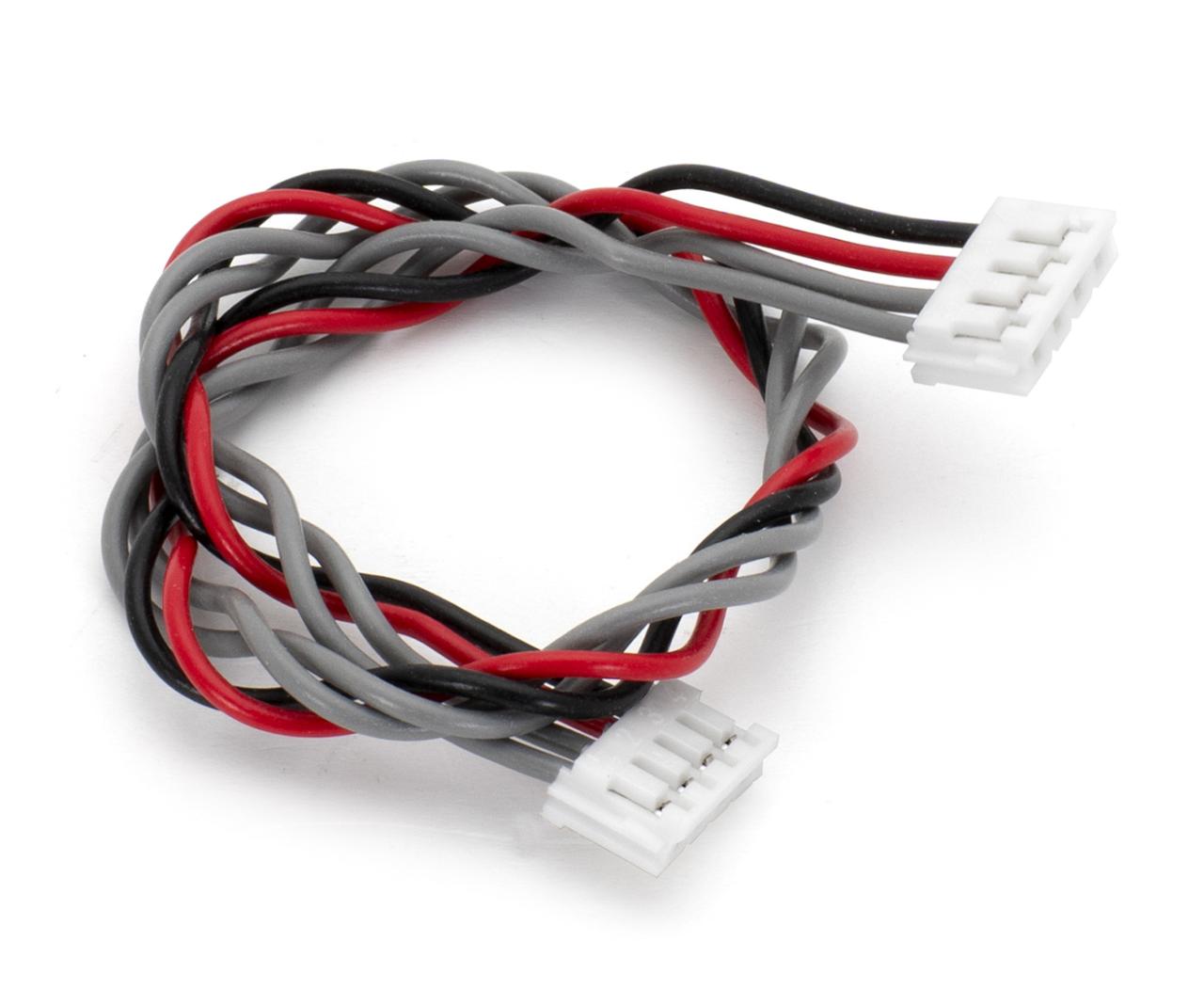

• Anschlusskabel: Abnehmbares, ungeschirmtes Kabel
• Kabellänge: 200 mm
• Anschluss: 4-polig
• Betriebstemperatur: 0 bis 40 °C
• IP-Schutzart: Nicht wasser- oder staubgeschützt
• Motor: Hochleistungs-Brushless-Motor
• Sensor: Magnetischer, kontaktloser Sensor
• Steuerung: Winkel, Geschwindigkeit und Drehmoment

Gehäusematerial:

• Oberteil: Kunststoff
• Mittelteil: Kunststoff
• Unterteil: Kunststoff
• Kühlkörper: Aluminium
