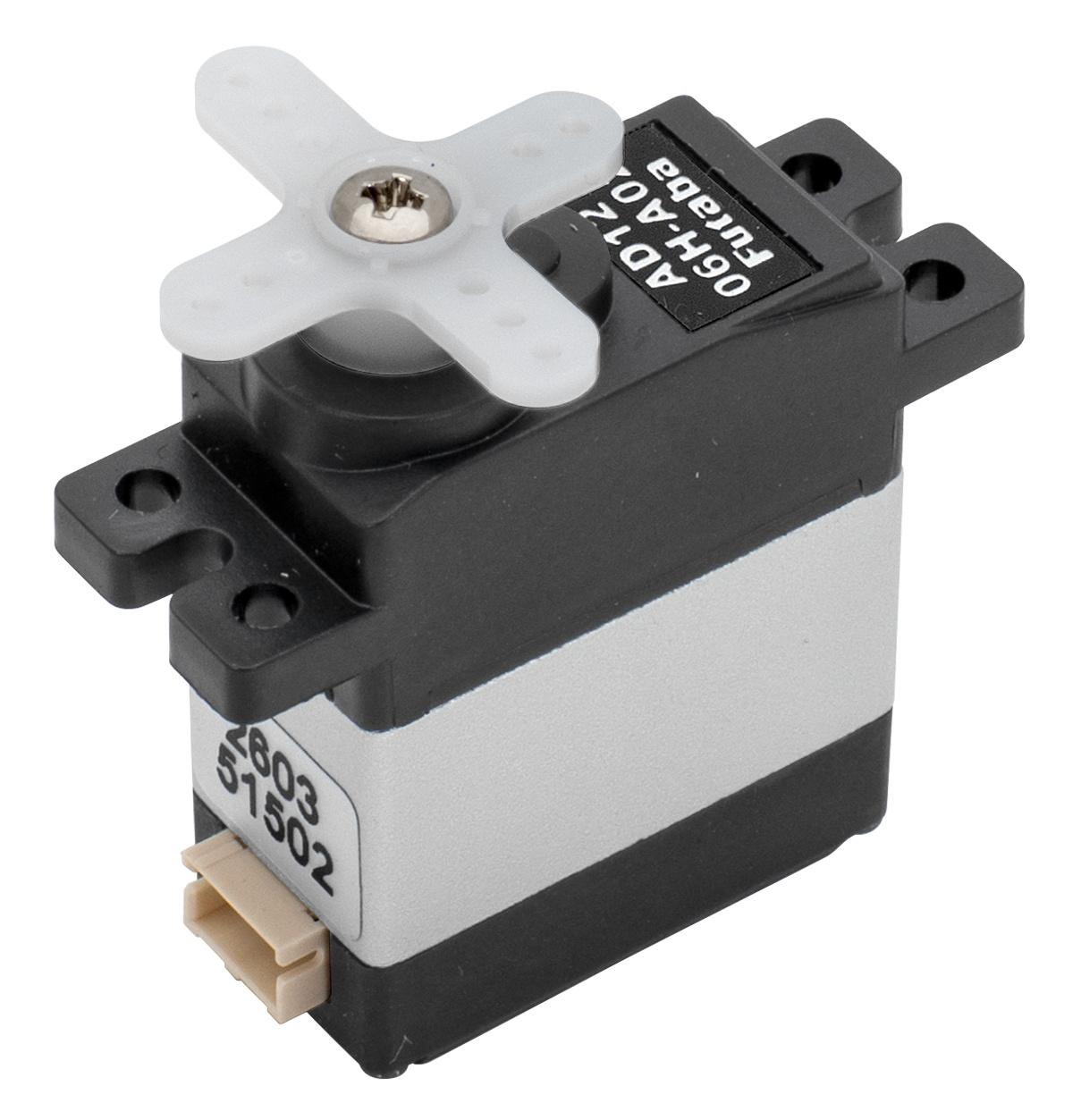

AD12-06H-A02 Industrial Servo 23x11,8x28,6mm 7,4V/3kg/cm

Artikelbeschreibung

Futaba 05300080-3 - AD12-06H-A02 Industrial Servo 23 x 11,8 x 28,6 mm 7,4 V / 3 kg/cm

Dieses programmierbare Servo wurde für den Einsatz an den Querrudern kleiner Starrflügel-Drohnen und in kleinen Robotern entwickelt. Durch den Anschluss an einen PC über das separat erhältliche CIU-2 oder CIU-3 und die Verwendung der speziellen Servo-Einstellsoftware „S-Link“ kann der Stellwinkelbereich verändert werden. Durch den Einsatz von Metallzahnrädern bietet das Servo trotz seiner kompakten Abmessungen eine hohe Haltbarkeit.

Technische Daten:

• Nennspannung: 6,0-7,4 V
• Betriebsspannung: 4,0-8,4 V
• Nenndrehmoment bei 7,4 V: 0,06 Nm / 0,6 kg/cm
• Maximales Drehmoment (kurzzeitig) bei 7,4 V: 0,29 Nm / 3 kg/cm
• Leerlaufgeschwindigkeit bei 7,4 V: 91 U/min / 0,11 Sek./60°
• Maximaler Stellwinkel: CW 90° (920 µs), CCW 90° (2120 µs) - Programmiergerät (CIU-2 oder CIU-3 mit S-Link) erforderlich
• Anschlusskabel: Abnehmbares, ungeschirmtes Kabel
• Kabellänge: 200 mm
• Anschluss: 3-poliger Stecker FC25-03HG (Futaba RC)
• Abmessungen (B x L x H): 23 x 11,8 x 28,6 mm
• Steuerungs- und Kommunikationsstandards: PWM / S.BUS / S.BUS2
• Betriebstemperatur: -10 bis +45 °C
• Gewicht: 16,2 g
• Getriebelagerung: 1 Kugellager und 1 Metalllager
• Positionssensor: Potentiometer
• Motortyp: Brushed DC

Gehäusematerial:

• Oberteil: Kunststoff
• Mittelteil: Kunststoff
• Unterteil: Kunststoff
• Kühlkörper: Aluminium

Getriebematerial:

• 1. Getriebestufe: Kunststoff
• 2. Getriebestufe: Metall
• 3. Getriebestufe: Metall
• 4. Getriebestufe: Metall
• Endgetriebe: Metall
